AFFILATRICE ROMPITRUCIOLO SUI DENTI DELLE LAME CIRCOLARI HSS O CON DENTE IN CARBURO DI TUNGSTENO
PUNTI SALIENTI
- 2 assi CNC per lavorazioni automatiche programmabili da pannello di controllo
- 1 asse pneumatico per spostare il rompitruciolo a destra e sinistra
- Passo dei denti programmabile
- Facile da usare
- Macchina molto compatta con un'ampia gamma di diametri di dischi: da 210 a 650 mm.
ELITE MVB 670. IL CONCETTO.
Il modello ELITE MVB 670 è il nostro affilatore rompitruciolo a dorso dente per seghe circolari con denti in metallo duro o HSS. È disponibile in una configurazione a mezza cabina che lo rende particolarmente economico per le officine che richiedono il massimo risparmio.
Per seghe da ø210 a 650 mm.
Funzionamento automatico tramite 2 assi CNC e un asse pneumatico: C: Alimenta l'artiglio X: percorso di nitidezza Y: per centrare il rompitruciolo ad azionamento pneumatico.
Assi manuali: Z: movimento manuale per centrare l'altezza della mola
Il design della cabina garantisce un accesso particolarmente agevole per una rapida regolazione della preparazione della macchina all'affilatura.
ELITE MVB 670. COME FUNZIONA

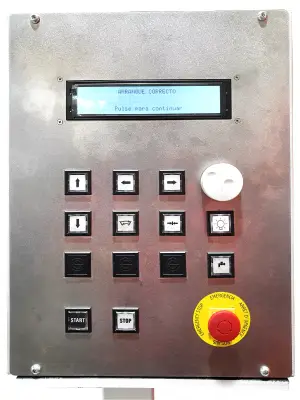

Pannello di controllo facile da usare
Il pannello di controllo di facile utilizzo con display di testo LCD consente la programmazione della macchina. Tra i valori programmabili ci sono:
- Programmazione dell'angolo del dente.
- Percorso di affilatura
- Costo per l'affilatura
- Velocità di affilatura
- Passo del dente
- Velocità di avanzamento del chiodo di avanzamento del dente
- Numero di denti
- Denti rotti

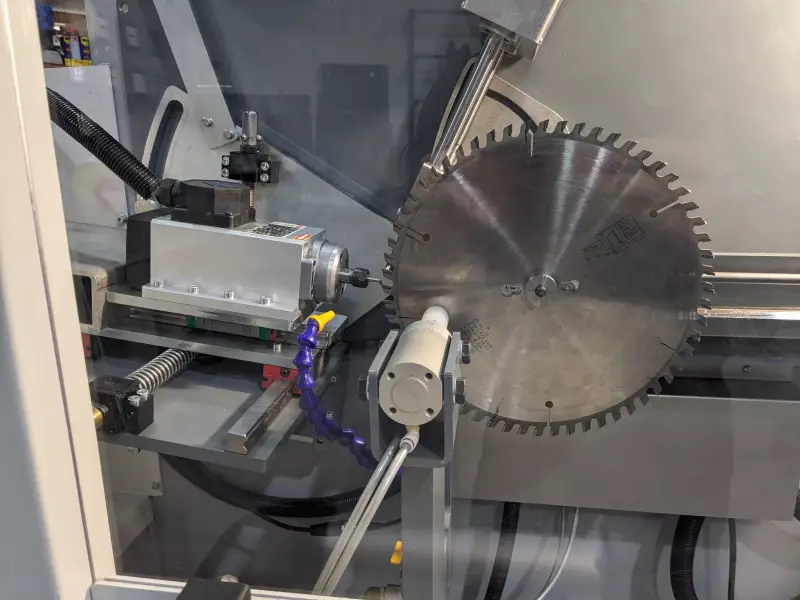

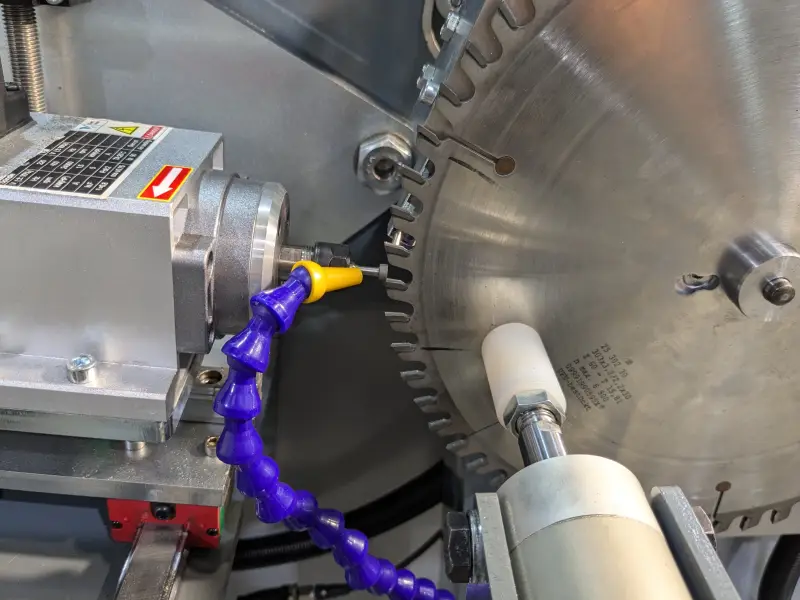

Gruppo di affilatura
.webp?cropResize=800,800)
Unità di raffreddamento integrata
Consente l'affilatura a umido per una migliore qualità della superficie e una maggiore durata della mola.
Integra un serbatoio da 200 litri con griglie rimovibili per una facile pulizia.
Disponibile come opzione.
Facile accesso
Design pulito e facile accesso per la manutenzione o la riparazione della macchina.
Manutenzione facile
Il quadro elettrico è situato nella parte inferiore e la meccanica nella parte superiore della macchina, protetta da un coperchio di facile apertura.
L'armadio elettrico è organizzato in modo pulito, facilitando la manutenzione quando necessario.
ELITE MVB 670. ATTREZZATURA INCLUSA
- Portasega per dischi con diametro da 210 a 650 mm.
- Anello di centraggio: ø30 mm.
- Portamola per mole con albero ø32 mm.
- Chiodo di alimentazione da 3 mm.
- Dispositivo per l'affilatura in serie di diametri uguali
- Mezza cabina
ELITE MVB 670. SPECIFICHE
| DATI TECNICI | MVB670 |
|---|---|
| Diametro esterno della lama della sega | Da ø210 a ø650 mm. (da 6" a 25,5") |
| Diametro interno della lama della sega | Da ø10 mm. |
| Spessore corpo sega | Fino a 8 mm. |
| Passo del dente | Fino a 125 mm. |
| ROMPITRUCIOLO | |
| Distanza laterale tra denti consecutivi | fino a 5 mm. |
| ALTRE INFORMAZIONI | |
| Motore mola | 0,75kW |
| Velocità della mola | regolabile fino a 24.000 giri/min |
| Diametro della mola per l'affilatura dei denti | da ø50 a ø125 mm. |
| 2 assi CNC | A: Artiglio di alimentazione - X: Percorso di affilatura |
| 1 asse pneumatico | Y: Centratura del dente |
| 1 asse manuale | Z: Angolo di affilatura |
| Dimensioni macchina | 1440 x 1285 x 1600 mm. |
| Peso della macchina | 520 kg. |
REQUISITI TECNICI
Collegamento preciso dell'aria a 6 bar.
Voltaggio di collegamento: 220V 2Ph 50/60Hz
Potenza di connessione richiesta: 1,1 kW
ACCESSORI OPZIONALI CONSIGLIATI

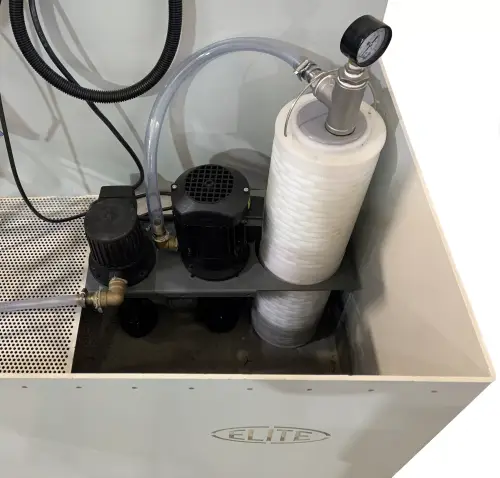

Per una migliore qualità di affilatura, si consiglia di dotarsi del sistema di filtrazione ELITE FILTRAmaq UNO. Filtrazione fino a 2 µm.
SCARICA IL FOGLIO
RICHIEDI INFORMAZIONI
MACCHINE A CONFRONTO IN BREVE
| MODELLO | MOLATURA SUPERIORE | RETTIFICA FRONTALE | RETTIFICA IN BACK OFF | RETTIFICA FIANCHI |
|---|---|---|---|---|
| AVB 850 | Tutte le forme dei denti | Tutte le forme dei denti | No | No |
| AVB 750 | Tutte le forme dei denti | Tutte le forme dei denti | No | No |
| SVG 850 | Tutte le forme dei denti | Denti piatti | No | No |
| SVG 750 | Tutte le forme dei denti | Denti piatti | No | No |
| MVB 850 | Denti piatti | Denti piatti | Sì | No |
| MVB 750 | No | No | Sì | No |
| MVB 670 | Rompitruciolo | No | No | No |
| MVB 650 | No | Denti concavi | No | No |
| GBT 851 | No | No | No | Sì entrambi i lati allo stesso tempo |
| GBT 850 | No | No | No | Sì entrambi i lati allo stesso tempo |
| GBT 750 | No | No | No | Sì: un lato alla volta |
