AFFÛTEUSE D'OUTILS UNIVERSELLE
NOTRE MACHINE D'AFFÛTAGE UNIVERSELLE LA PLUS POPULAIRE EN RAISON DE SON RAPPORT QUALITÉ/PRIX IMBATTABLE
POINTS FORTS
- Meulage avec des meules de différents diamètres avec variation de vitesse de 3 000 à 9 000 tr/min et moteur de meule de 1,5 HP (en option jusqu'à 18 000 tr/min).
- Electrobroche à entraînement direct avec variateur de fréquence en standard
- Les axes X (translation de la table) et Y (profondeur) se déplacent sur des guides en queue d'aronde. Les axes Z (verticaux) sur guides avec roulements à recirculation de billes.
- Contrôle très facile à utiliser et accessible
- Mécanique très robuste pour une longue durée de vie de la machine.
ELITE 92. LE CONCEPT.
L'ELITE 92 est notre affûteuse d'outils universelle la plus populaire en raison de son excellent rapport qualité/prix et parce qu'elle est spécifiquement conçue pour l'affûtage d'outils dans le secteur du bois.
Sa table de travail permet une charge maximale de 100 kg, pour les affûtages ou meulages d'outils coupants les plus courants.
Les axes X (transversal) et Y (profondeur) sont déplacés par des guides en acier à queue d'aronde et le mouvement de l'axe Z (vertical) de la table s'effectue sur des roulements à billes linéaires à recirculation. Les trois axes sont actionnés par des vis trapézoïdales.
Son fonctionnement général est très simple et pratique.
ELITE 92. COMMENT ÇA MARCHE
Table de travail
Table de travail avec une capacité de charge allant jusqu'à 100 kg, mouvement au moyen de guides en acier rectifiés avec des volants confortables pour les mouvements frontaux et longitudinaux.

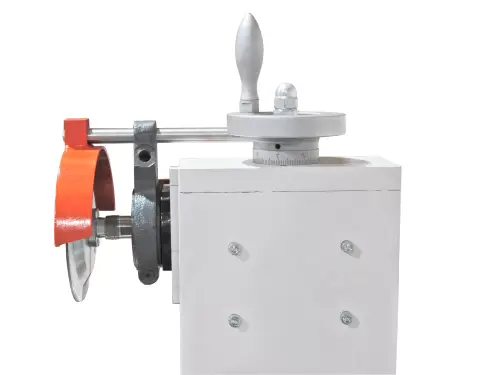

Moteur porte-roue
Moteur porte-meule direct avec variateur de vitesse de 3000 à 9000 tr/min.
En option jusqu'à 18 000 tr/min

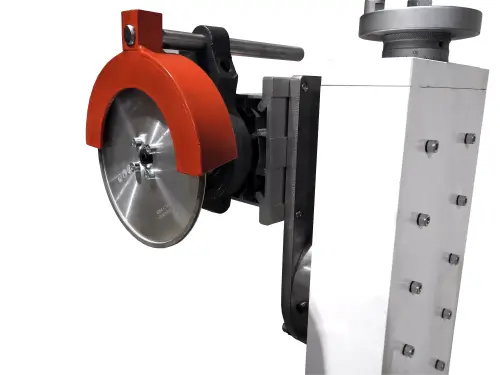

Détail du support de meule avec protection pour meules jusqu'à ø150 mm. La tête de meule peut être tournée de 360º par rapport à son axe vertical et de 90º par rapport à l'axe horizontal.
ACCESSOIRES OPTIONNELS
Tête diviseuse : Pour l'indexation des différents tranchants. Utile pour les fraises avec ou sans manche, dessus pour le bois. Et d'autres outils aux arêtes de coupe régulières qui doivent être indexées avec précision.
Tête motorisée : Pour l'affûtage ou le meulage cylindrique, à l'intérieur ou à l'extérieur de l'outil. Comme une lame circulaire, un panneau d'outil d'extrusion ou un meulage interne.
Poupée mobile : Nécessaire lorsque les outils à serrer (que ce soit avec la tête diviseuse ou avec la tête motorisée) ont beaucoup de poids, de cette façon on tient l'outil par les deux extrémités.
Tête d'affûtage de forets : Pour affûter les forets, les tarauds ou les fraises.
Dispositif pour affûter les outils de tour : Pour affûter ces outils. REMARQUE : Il est nécessaire d'avoir la tête de division.
Mandrin magnétique fixe : Pour le meulage de surfaces planes.
Pince tri-axiale : Pour l'affûtage d'outils non standard ou de formes complexes.
Mandrin : Pour placer les outils à queue dans la tête de division ou la tête motorisée.
ELITE 92. SPÉCIFICATIONS
| DONNÉES TECHNIQUES | ÉLITE 92 |
|---|---|
| Puissance du moteur de la meule | De 3 000 à 9 000 tr/min et 1,5 HP (en option jusqu'à 18 000 tr/min) |
| Diamètre de la meule | Jusqu'à ø150 mm. |
| Dimensions table de travail | 730 × 210 mm |
| Course utile axe X | 480 millimètres. |
| Course utile axe Y | 210 millimètres. |
| Course utile axe Z | 250 millimètres. |
| Rotation verticale de la broche | 360º |
| Rotation horizontale de la broche | 90º |
| Poids maximum sur la table | 100 kilogrammes. |
| VERSIONS DISPONIBLES | ||
|---|---|---|
| Modèle | Taille de l'emballage | Poids |
| Version manuelle | 1500 x 870 x 1400 mm. | 400 Kg. |
TÉLÉCHARGER LA BROCHURE
COMPARAISON DES MACHINES EN UN COUP D'ŒIL
| MODÈLE | Automatisation | Puissance moteur | Taille du tableau | Max. poids de l'outil | Idéal pour |
|---|---|---|---|---|---|
| ELITE CNC | 5 axes CNC | 1,5kW | Non | 50 Kg. | Outils métalliques |
| ELITE 92 CNC | Jusqu'à 4 axes CNC | 1,5kW | Non | 50 Kg. | Outils en bois |
| ELITE 70 | Manuel | 1,5kW | Non | 200 Kg. | Outils métalliques |
| ELITE 92 | Manuel | 1,5kW | 870 x 160 mm. | 100 Kg. | Outils en bois |
| ELITE mini | Manuel | 0,25kW | 470 x 133 mm. | 20 kg. | Outils en bois |
