EVG 350

Maschine zum automatischen Profilschärfen von Bandsägeblättern und Gatterbandsägen, gesteuert mit 2 CNC-Achsen. Nassschleifen.

AUTOMATISCHER SCHÄRFER FÜR BANDSÄGEN UND MEHRBLATT-SÄGEN, GESTEUERT DURCH 2 CNC-ACHSEN

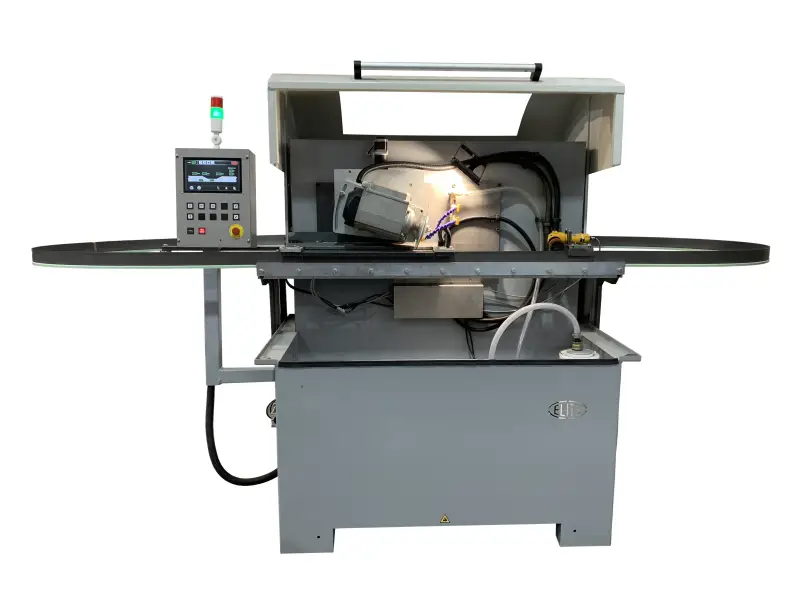

Automatische Schleifmaschine für Bandsägen und Mehrblatt-Sägen ELITE Modell EVG 350

HIGHLIGHTS

  • EINFACHE BEDIENUNG: Bedienfeld mit geführten Anweisungen auf dem Bildschirm
  • GERINGER WARTUNGSAUFWAND: Keine Hydraulik für problemlose Wartung
  • AUSGEZEICHNETE PREISQUALITÄT
  • Vollständige Automatisierung zum günstigen Preis: 2 CNC-Achsen zur Komplettbearbeitung aller gängigen Zahngeometrien in einem Zyklus.
  • Programmierbare Zahnteilung
  • Sehr kompakte Maschine für ein breites Spektrum an Bandsägen von 40 bis 350 mm.

ELITE EVG 350. DAS KONZEPT.

Automatische Schleifmaschine für Bandsägen und Mehrblatt-Sägen ELITE Modell EVG 350

Die ELITE EVG 350 ist unsere vollautomatische 2-Achsen-CNC-Sägebandsägeschärfanlage, die die Komplettbearbeitung aller gängigen Zahngeometrien in einem Durchgang ermöglicht. Kurze Wegwege sorgen für einen schnellen Schleifvorgang.

A: Zahnfortschritt
Z: Bewegung der Schleifscheibe

Für einen geräuschlosen Betrieb ist die Kabine vollständig geschlossen. Es besteht aus einem sehr schnellen Türöffnungssystem, das ein schnelles Platzieren der Bandsäge gewährleistet.

Befestigungssystem Automatische Schleifmaschine für Bandsägen und Mehrblatt-Sägen ELITE Modell SVG E50


ELITE EVG 350. WIE ES FUNKTIONIERT

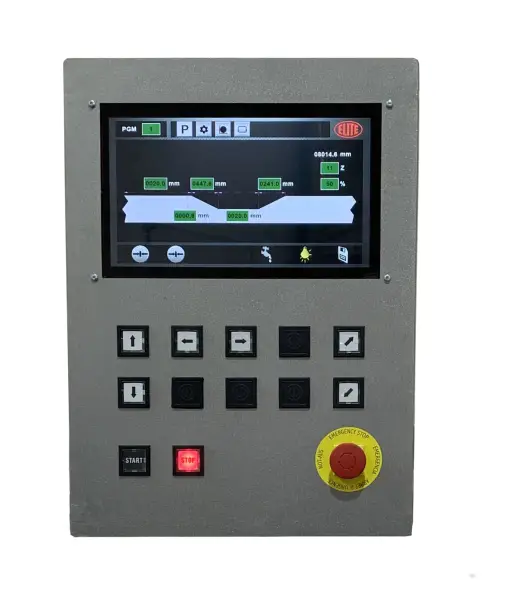

Einfach zu bedienendes Bedienfeld

Das Bedienfeld mit einem 10-Zoll-Farb-Touchscreen ermöglicht die Erstellung oder Bearbeitung eines Programms, während die Maschine an einem anderen Programm arbeitet. Zu den programmierbaren Werten gehören:

Einfach zu bedienendes Bedienfeld. Automatische Schleifmaschine für Bandsägen und Mehrblatt-Sägen ELITE Modell EVG E50

Einfacher Zugriff

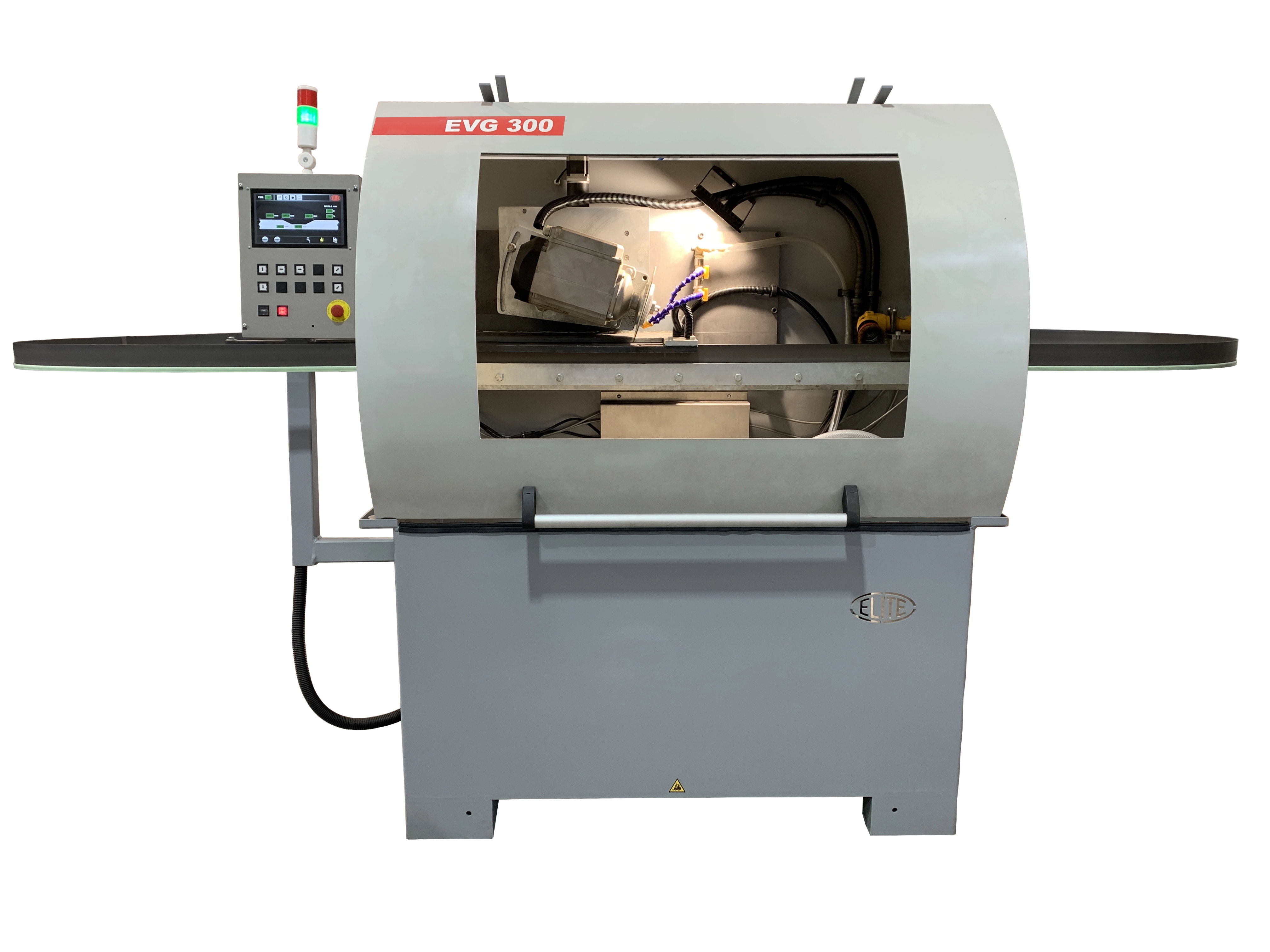

Die Schleifmaschine ELITE Modell EVG 350 wird serienmäßig mit einem kompletten Gehäuse geliefert
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.

Einfache Wartung

Die Schalttafel befindet sich unten und die mechanische Schalttafel oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.

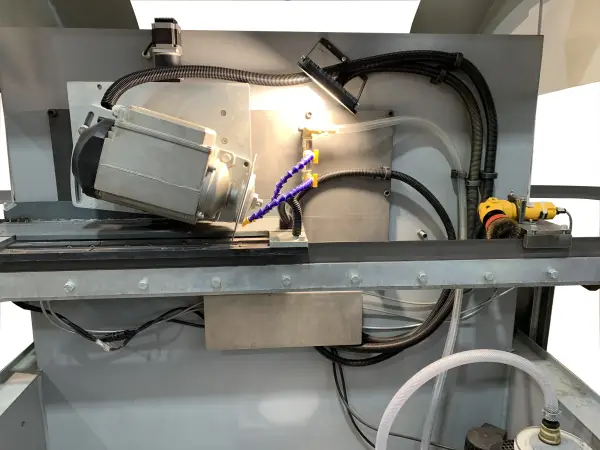

Einfacher Zugang zum mechanischen Teil der Maschine

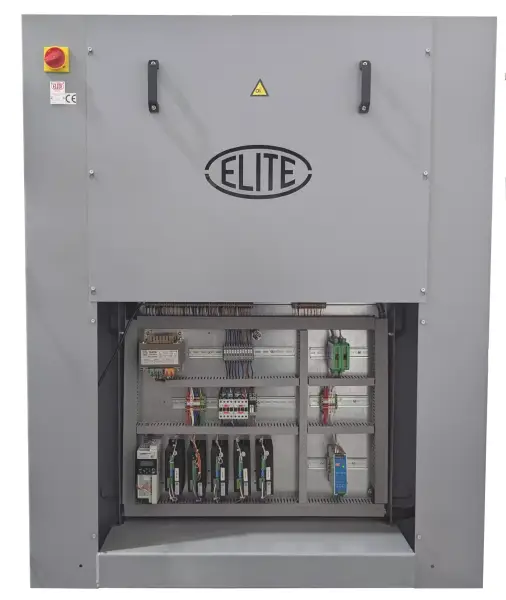

Schaltschrank perfekt organisiert und zugänglich
Die Schalttafel ist übersichtlich angeordnet, sodass die Wartung bei Bedarf einfach ist.


ELITE EVG 350. AUSRÜSTUNG INKLUSIVE

  • Bandsägenhalter.
  • Bandsägen-Spannbacken.
  • Beleuchtung des Arbeitsbereichs mittels LED-Lampe
  • Kleiner Nebelabzieher.
  • Vorbereitung für den Anschluss an ein maschinelles Filtersystem oder ein zentrales Filtersystem.

ELITE EVG 350. SPEZIFIKATIONEN

Technische DatenEVG 350
BANDSÄGENDATEN
Bandsägenbreite40 - 350 mm. (1,5" - 13,5")
SägekörperdickeBis zu 8mm. (0,31")
ZahnteilungBis zu 125 mm. (4,92")
GESICHT SCHARF
Schnittwinkelvon 0º bis + 30º
SONSTIGE INFORMATIONEN
Schleifscheibenmotor3 kW
Schleifscheibengeschwindigkeit2800 U/min
Durchmesser der Schärfscheibeø250 mm.
Maschinenabmessungen1650x1200x1900
Gewicht640 Kilo.
KÜHLGERÄTE
Tankinhalt220 Liter.
KühlmitteldurchflussBis zu 40 Liter/Minute.

TECHNISCHE ANFORDERUNGEN

  • 6 bar Luftanschluss erforderlich.
  • Anschlussspannung: 230V 3Ph - 400V 3Ph+N, 50/60Hz
  • Erforderliche Anschlussleistung: 4 kW

EMPFOHLENE OPTIONALE ZUBEHÖRTEILE

Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem [ELITE FILTRAmaq UNO] (https://www.elite.es/products/filtration/filtramaq-uno) empfohlen. Filtration bis 2 µm.
Kostengünstiges Filtersystem für Schleifmaschinen mit geringen Wartungskosten, Modell ELITE FILTRAmaq UNO


BROSCHÜRE HERUNTERLADEN

EVG350-ES_EN.pdf


AUSKÜNFTE VERLANGEN

Contactar


REQUEST INFORMATION

Contactar


MASCHINENVERGLEICHE AUF EINEN BLICK

MODELLTOP SCHLEIFENZAHNSCHWEISSENSEITENSCHLEIFENEINSTELLERANDERE
SC PRO10 bis 10mm. Bandsägen----
EVG 35050 bis 300 mm. Bandsägen----
SSC 350--50 bis 300 mm. Bandsägen--
MMV 350-50 bis 300 mm. BandsägenNein--
SC 210 bis 70 mm. BandsägenNeinNeinOptional: TR2 / TR3 montiert auf SC 2-
SC 310 bis 60 mm. dreieckige oder gebogene Bandsägen--NeinVerschiedene Nocken für andere Zahnformen sind möglich
LM PRO----Nivellieren + Spannen
TR 3---10 bis 80 mm.-
TR 2---10 bis 45 mm.-
