INDUSTRIEMESSERSCHLEIFMASCHINE MIT SCHÄRFKAPAZITÄT VON 1000 BIS 6150 MM.
AUTOMATISCHE UND ROBUSTE MASCHINE ZUM HERSTELLEN ODER SCHÄRFEN VON KLINGEN.
SERIENMÄSSIG MIT 1 CNC-ACHSE AUSGESTATTET
HIGHLIGHTS
- Sehr robuste und leistungsstarke Maschine ohne Vibrationen für präziseres und schnelleres Arbeiten.
- Höhere Präzision in der Z-Achse durch den Betrieb mit Kugelumlaufspindel.
- Programmierbar über 10-Zoll-Touch-Farb-LCD-Display, einfach und intuitiv zu bedienen.
- Vibrationsfreier Schlitten: Bewegung durch Zahnriemen
- Vollständig konfigurierbarer Arbeitszyklus: Schruppen, Schlichten und Polieren. Schleifgeschwindigkeiten, Schleifbelastungen und Drehrichtung der Schleifscheibe.
ELITE CU PRO. MASCHINENBASIS.
Unser Modell ELITE CU PRO ist die fortschrittlichste Maschine zur Herstellung und zum Schärfen von Messern. Er verfügt über einen Direktantriebsmotor: Dadurch erhalten Sie bis zu 20 % mehr Motorleistung im Vergleich zu anderen Motoren mit Riemenantrieb.
Programmieren Sie Ihre eigenen Schärfparameter.
Das Bedienfeld verfügt über einen 10-Zoll-Farb-Touchscreen. Dieser Bildschirm verfügt über eine schnelle und benutzerfreundliche Oberfläche, die die Programmierung der Maschine sehr einfach macht. Es ermöglicht das einfache Erstellen und Speichern von Programmen und eignet sich dank seines Standardproduktionsprogramms perfekt zum Schärfen und Herstellen von Klingen in Serie oder punktuell.
Sie können einen Schruppzyklus mit Schlittengeschwindigkeit, einen Schlichtzyklus mit anderen Parametern und Geschwindigkeit sowie eine Feinbearbeitung zum Polieren programmieren. Alle diese Vorgänge werden von der Maschine gleichzeitig ausgeführt.
Kantenschärfen oder gegen Schneidenschärfen?
Zu den programmierbaren Steuerparametern gehört die Drehrichtung der Schleifscheibe; Verabschieden Sie sich, den Kopf manuell zu neigen.
Leicht zugängliche Kühlgeräte.
Wir dachten, dass die Kühlausrüstung leicht zu reinigen sein muss. Deshalb kann sie an der Vorderseite der Maschine oder hinten oder an der Seite montiert werden, ganz wie es Ihnen am besten passt!

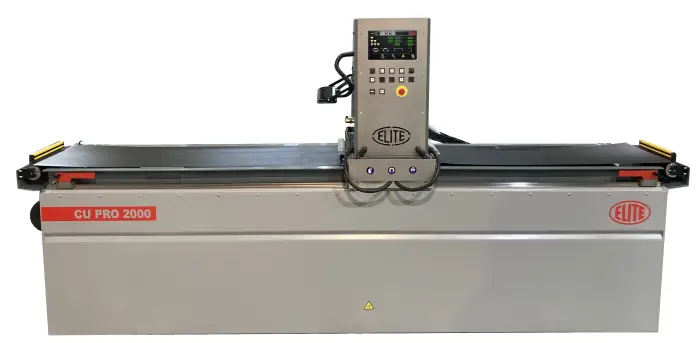

CU PRO 2000 mit Kältetechnik und FILTRAmaq UNO
ELITE CU PRO Einführung
ELITE CU PRO. WIE ES FUNKTIONIERT
Zweiter Schärfkopf mit automatischer Absenkung der Schleifscheibe, optional erhältlich
Abgebildet ist die Maschine mit zweitem Schärfkopf und automatischer Schleifscheibenabsenkung
Schnelles und einfach zu bedienendes Bedienfeld
Das Bedienfeld verfügt über einen 10-Zoll-Farb-Touchscreen. Dieser Bildschirm verfügt über eine schnelle und benutzerfreundliche Oberfläche, die die Programmierung der Maschine sehr einfach macht. Ermöglicht das Erstellen und Speichern von Programmen, ideal zum Schärfen von Papierschneideklingen oder zur Klingenherstellung.
Programmierbare Schärfparameter
Programmieren Sie Ihre eigenen Schärfparameter mit dem superschnellen Farb-Touchscreen-Panel.
Magnetspannfutter
Magnetspannplatte magnetisierbar und entmagnetisierbar über das Bedienfeld. Gleiche Klemmkraft am Plattenende oder in der Mitte: Egal wie schmal die Messer sind, sie werden perfekt am Plattenrand gehalten. Das Superpolaritätssystem ist optional erhältlich. Mit einer um 20 % erhöhten Fixierung.
Kugelumlaufspindel in vertikaler Achse
Kugelumlaufspindel in der vertikalen Achse für eine flüssige Bewegung und eine Abwärtsbewegungsgenauigkeit von bis zu 0,005 mm. Bewegung des Schlittens mittels Linearführungen mit Kugelumlauf.
Gehärtete und geschliffene Führungen mit Kufen mit Kugelumlauflagern
Kugellager für präzise Bewegung des Schlittens, mit Kugellagerumlauf mit manuellem Schmiersystem, ermöglichen eine flüssige Bewegung ohne Spiel und ohne Vibrationen, da sie den Schlitten so halten, dass er weder nach unten noch nach oben oder zur Seite gehen kann.
ELITE CU PRO. AUSRÜSTUNG INKLUSIVE
- Einfach zu bedienendes Programmiersystem über 10-Zoll-LCD-Touchscreen
- 180 mm Magnetplatte. Breiter elektropermanenter Typ. Einstellbar von 0° bis 90° mithilfe eines Vis-Wurm-Reduzierers.
- LED-Beleuchtung des Arbeitsbereichs
- Rotation des Schleifscheibenmotors wählbar zugunsten der Kante oder gegen die Kante über das Bedienfeld.
- Produktionsprogramm für Serien identischer Messer mit programmierbarer Schleifscheiben-Verschleißkompensation.
- Schlittenabsenkung links, rechts oder beidseitig wählbar.
- Schlittenübersetzungskette zur Kabelführung
- Satz Antivibrationsstützen zum Aufstellen und Nivellieren der Maschine auf dem Boden.
- Manuell betriebener Zentralöler.
ELITE CU PRO. SPEZIFIKATIONEN
| TECHNISCHE DATEN | CU PRO |
|---|---|
| Leistung des Schleifscheibenmotors | Direktantrieb 15 PS für 50 Hz – 18 PS für 60 Hz – 1500 U/min Optional: 20 oder 30 PS. |
| Schleifscheibendurchmesser | 250 mm. (Optional 300 mm.) |
| Wagengeschwindigkeit | Von 1 bis 30 m/min. |
| Max. Abstand zwischen Schleifscheibe und Spannfutter | 180 mm. |
| Magnetspannfutter breit | 180 mm. (Optional: 250 mm und 300 mm) |
| Kühlmitteltank | 220 Liter mit mechanischer Trennung |
| Max. angeschlossene Stromversorgung | 16 kW (21 kW für 20 PS, 32 kW für 30 PS Motor) |
| Drehbewegung der Magnetspannplatte | von 0º bis 90º |
| Schleifscheibenhalter für Schleifscheiben | ø 250 mm. |
| VERFÜGBARE VERSIONEN | |||
|---|---|---|---|
| Modell | Magnetspannfuttergröße | Größe | Gewicht |
| CU PRO 1000 | 1000 x 180 mm. | 2200 x 1200 x 1800 mm. | 1090 kg. |
| CU PRO 1500 | 1500 x 180 mm. | 2700 x 1200 x 1800 mm. | 1580 kg. |
| CU PRO 2000 | 2030 x 180 mm. | 3200 x 1200 x 1800 mm. | 2080 kg. |
| CU PRO 3000 | 3060 x 180 mm. | 4200 x 1200 x 1800 mm. | 3080 kg. |
| CU PRO 4000 | 4090 x 180 mm. | 5200 x 1200 x 1800 mm. | 4080 kg. |
| CU PRO 5000 | 5120 x 180 mm. | 6200 x 1200 x 1800 mm. | 5100 kg. |
| CU PRO 6000 | 6150 x 180 mm. | 7200 x 1200 x 1800 mm. | 6200 kg. |
TECHNISCHE ANFORDERUNGEN
- Anschlussspannung: 400V 3Ph 50Hz - 480V 3Ph 60Hz - 220V 3Ph 60Hz
- Erforderliche Anschlussleistung: 16 kW
EMPFOHLENE OPTIONALE ZUBEHÖRTEILE
- 20 PS oder 30 PS Schleifscheibenmotor
- Zusätzlicher Schärfkopf mit 5 PS Motor. Manuell in der Tiefe verstellbar. Manuelle oder automatische Schleifscheibenabsenkung.
- 300 mm Magnetplatte Breit
- Schleifscheibe ø300 mm.
- Segmenthalterkrone ø250 mm. oder ø300 mm.
- Schleifscheibengeschwindigkeitsvariator zur Einstellung der Drehzahl des Schleifscheibenmotors
- Kunstharz-Schleifscheibe Art.-Nr. 3651-A zum Schärfen von Stahlklingen
- CBN-Schleifscheibe Art.-Nr. 3150-A zum Schärfen von HSS-Klingen
- Diamant-Schleifscheibe Art.-Nr. 3050-A zum Schärfen von Hartmetallklingen
- SintoCut PRO MIX 20L Kühlmittel.
- CU-REF-Kühlgeräte.
- Magnetscheibenwäscher zur automatischen Entfernung magnetischer Partikel aus dem Kühlmittel.
- Zentrieranschlag entlang der Klingenkante
- Zentrierstopp auf der Rückseite der Klinge
- Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem [ELITE FILTRAmaq UNO] (https://www.elite.es/products/filtration/filtramaq-uno) empfohlen. Filtration bis 2 µm. Kann mit Öl oder Kühlmittel verwendet werden
Zusätzlicher Schärfkopf mit zweitem Schleifscheibenmotor mit automatischer Absenkung
Montage verschiedener Räder
ELITE FILTRAmaq UNO
Magnetscheibenwäscher
Zentrieranschlag entlang der Klingenkante
Zentrierstopp auf der Rückseite der Klinge
KATALOG HERUNTERLADEN
BENUTZERHANDBUCH ANZEIGEN
MASCHINENVERGLEICHE AUF EINEN BLICK
| MODELL | SCHLEIFLÄNGE | ARTEN VON MESSER | SCHLEIFSCHEIBE | FUTTERDREHUNG |
|---|---|---|---|---|
| CU PRO | 1000, 1500, 2030, 3060, 4090, 5120, 6150 mm. | Alle Arten von Messern. Auch für die Fertigung | ø250 (Optional bis ø350 mm.) | 0º - 90º |
| CU | 1000, 1500, 2030, 3060, 4090 mm. | Alle Arten von Messern | ø200 mm. | 0º - 90º |
| CU mini 1200 | 1230mm. | Hobel, Recycling | ø150mm. | 0º - 90º |
| CU mini 650 | 650mm. | Hobel | ø125 mm. | 0º - 45º |
