AVB 850

Doppelschleifscheiben-Schärfmaschine für die Ober- und Stirnseite von hartmetallbestückten Kreissägeblättern von ø100 bis 850 mm. Komplettbearbeitung von Stirnseite + Oberseite in einer Aufbereitung

SCHÄRFER MIT DOPPELSCHLIFF FÜR KREISSÄGEN MIT HARTMETALLZAHN

HIGHLIGHTS

  • Der schnellste Schärfer in unserem Sortiment: Lassen Sie Ihre Säge in einem einzigen Arbeitsgang vollständig schärfen
  • Doppelschleifscheibe für Plan- und Oberflächenschliff in einer Aufbereitung
  • EINFACH ZU BEDIENEN: Bedienfeld mit 10-Zoll-Farbbildschirm mit geführten Anweisungen
  • GERINGER WARTUNGSAUFWAND: Ohne Hydraulik für problemlose Wartung
  • 5 CNC-Achsen für automatisches Arbeiten
  • Sehr kompakte Maschine mit einer großen Auswahl an Scheibendurchmessern: von 100 bis 850 mm.

ELITE AVB 850. MASCHINENBASIS.

Das ELITE-Modell AVB 850 ist unsere neue und schnellste Schärfmaschine für die Ober- und Stirnseite aller gängigen Zahngeometrien bei Kreissägeblättern mit Hartmetallspitze für Kreisblattdurchmesser von ø100 bis 850 mm.

Das Doppelradsystem ermöglicht das vollständige Schärfen der Schlagfläche und der Rückseite in einer einzigen Vorbereitung: Wenn die Maschine mit dem Schärfen der Schlagfläche fertig ist, stellt sie sich automatisch auf das Schärfen der Rückseite ein, oder wenn sie mit dem Schärfen der Rückseite fertig ist, stellt sie sich automatisch auf das Schärfen der Schlagfläche ein. Entnehmen Sie die fertige Säge aus der Maschine!

Außenschärfen in einem Durchgang für Zahntypen:

  • Flach, geneigt, abwechselnd, abwechselnd mit Fase, spitz, trapezförmig, trapezförmig-flach, spitz-flach, abwechselnd flach, trapezförmig-trapezförmig.

Mit 5 CNC-Achsen zur Komplettbearbeitung aller gängigen Zahngeometrien in einem Durchgang sorgen besonders kurze Hübe für einen schnellen Schärfvorgang.

Vollständig geschlossene Kabine für geräuschlosen Betrieb mit einem sehr schnellen Türöffnungssystem, das eine schnelle Platzierung des Sägeblatts und der Zugangstür für Wartungsarbeiten gewährleistet.

Hartmetall-Kreissägenschärfer Modell ELITE AVB 850

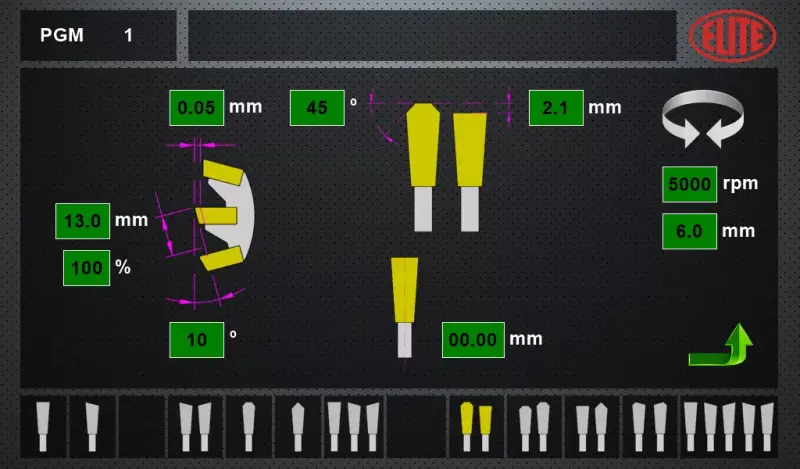

PROGRAMMIERUNG DES SCHÄRFENS DER ZAHNRÜCKSEITE

Touchscreen, der eine schnelle und einfache Programmierung ermöglicht. ELITE-Modell AVB 850 Der Touchscreen ermöglicht eine schnelle und einfache Programmierung.

Touchscreen, der eine schnelle und einfache Programmierung ermöglicht. ELITE-Modell AVB 850
Die Zahnform kann am unteren Bildschirmrand ausgewählt werden. Die zum Schärfen des Zahns erforderlichen Daten werden bei der Auswahl des Zahntyps im mittleren Teil des Bildschirms angezeigt.

Die Schleifreihenfolge kann frei gewählt werden: Zuerst die Zahnrückseite und dann die Zahnbrust schleifen. Oder in umgekehrter Reihenfolge: Erst die Vorderseite und dann die Rückseite. Die Maschine schärft die Sägezähne (Rückseite und Vorderseite) automatisch, um eine vollständig fertige Säge zu erhalten.

Circular TCT sharpening machine with double wheel - Top grinding

STANDARD-ZAHNRÜCKENFORMEN

Standard-Zahnrückenformen

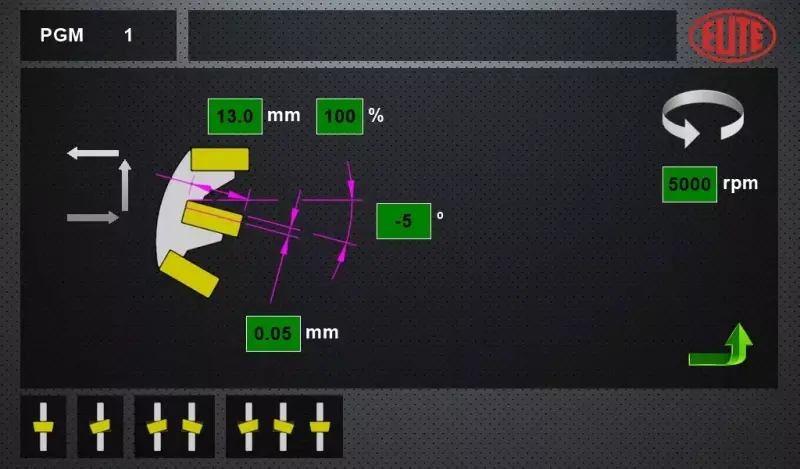

PROGRAMMIERUNG DES SCHÄRFENS DER ZAHNFLANZE

Touchscreen, der eine schnelle und einfache Programmierung ermöglicht. ELITE-Modell AVB 850
Auf dem Programmierbildschirm für das Stirnschärfen können Sie unter anderem die Art des Schleifscheibenschärfens auswählen: Schärfen eingeben, Scheibe wegbewegen und ohne Schärfen beenden. Oder beginnen Sie mit dem Schärfen und beenden Sie das Polieren mit dem Schleifstein.

Touchscreen, der eine schnelle und einfache Programmierung ermöglicht. ELITE-Modell AVB 850
Sie können auch die Drehrichtung der Schleifscheibe auswählen: links, rechts oder die Richtung für jeden Zahn ändern. Sowie die Drehzahl der Schleifscheibe.

Die zulässigen Zahnformen sind vielfältig: Flachzahn, seitlicher Winkel, beidseitiger Winkel oder Kombination.

Die Schleifreihenfolge kann frei gewählt werden: Zuerst die Zahnrückseite und dann die Zahnbrust schleifen. Oder in umgekehrter Reihenfolge: Erst die Vorderseite und dann die Rückseite. Die Maschine schärft die Sägezähne (Rückseite und Vorderseite) automatisch, um eine vollständig fertige Säge zu erhalten.

Circular TCT sharpening machine with double wheel - Face grinding

STANDARD-ZAHNFLÄCHENFORMEN

Standard-Zahnflächenformen für ELITE-Modell AVB 850


ABGEBROCHENE ZÄHNE ODER NEUE ZÄHNE

Touchscreen, der eine schnelle und einfache Programmierung ermöglicht. ELITE-Modell AVG 850

Neuer%20Zahn
Abgebrochene oder neue Zähne können problemlos ergänzt und verändert werden. Und aktivieren bzw. deaktivieren Sie diese Funktion anschließend, ohne die eingegebenen Werte ändern zu müssen. Sehr nützlich, um beispielsweise beim Schärfen der Vorderseite abgebrochene Zähne zu überspringen, diese Option beim Schärfen der Rückseite jedoch zu deaktivieren.

Touchscreen, der eine schnelle und einfache Programmierung ermöglicht. ELITE-Modell AVG 850


ELITE AVB 850. WIE ES FUNKTIONIERT

Automatischer Betrieb mit 5 CNC-Achsen:
A: Zahnteilung
B: Zahnschneidewinkel
C: Seitlicher Winkel der Zahnspitze
X: Schärflast
Z: Schärfpfad

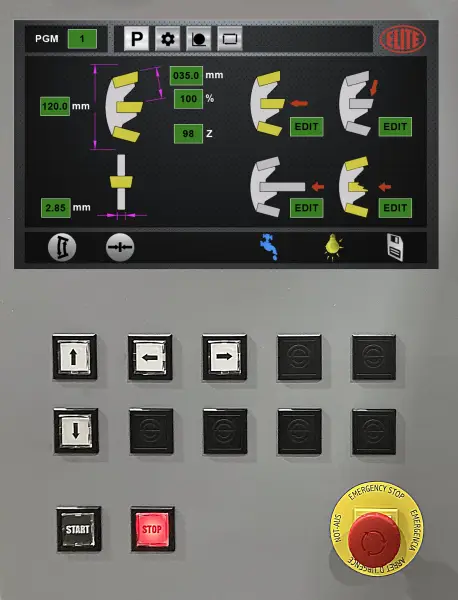

Einfach zu bedienendes Bedienfeld

Bedienfeld mit Farbdisplay des ELITE-Modells AVB 850

Das Farb-Touchscreen-Bedienfeld ermöglicht die Erstellung oder Bearbeitung eines Programms, während die Maschine an einem anderen Programm arbeitet. Zu den programmierbaren Werten gehören:
• Zahnwinkelprogrammierung. Die Radachse wird automatisch auf den im Programm eingegebenen Wert positioniert
• Zahngeometrie
• Schärfpfad
• Schärfladung
• Schärfgeschwindigkeit
• Zahnteilung
• Vorschubgeschwindigkeit der Zahnvorschubklauen
• Anzahl der Zähne
• Gebrochene Zähne

Bis zu 10 Zähne/Minute beim Schärfen von Scheiben mit flachen Trapezzähnen

Bis zu 10 Zähne/Minute in der typischsten Zahngeometrie: flaches Trapez. Alle Bewegungen wurden optimiert, um Ausfallzeiten zu reduzieren. Damit ist der AVB 850 unser schnellster Schärfer und ermöglicht das Schärfen einer trapezförmigen Flachscheibe mit 96 Zähnen in weniger als 10 Minuten.

Variable Schleifscheibendrehzahl von 2.500 bis 5.000 U/min

Variable Raddrehzahl von 2.500 bis 5.000 U/min: Enthält standardmäßig einen Frequenzumrichter, mit dem Sie die Raddrehzahl auf den optimalen Wert einstellen und so den Energieverbrauch senken können.

Integrierte Kühlgeräte

Kühlsystem für ELITE Kreissägen-Schärfmaschine Modell AVB 850
Ermöglicht Nassschärfen für bessere Schärfqualität und längere Lebensdauer des Schärfsteins.
Es integriert einen 200-Liter-Tank mit abnehmbaren Gittern für eine einfache Reinigung.

Einfacher Zugriff

Die Schleifmaschine ELITE Modell AVB 850 wird serienmäßig mit einem kompletten Gehäuse geliefert
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.

Einfache Wartung

Die Schalttafel befindet sich unten und die Mechanik oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.
Einfacher Zugang zum mechanischen Teil der Maschine
Schaltschrank perfekt organisiert und zugänglich
Der Schaltschrank ist sauber organisiert, sodass die Wartung bei Bedarf einfach ist.


ELITE AVB 850. AUSRÜSTUNG INKLUSIVE

  • Doppelter Schleifscheibenhalter zum Schärfen der Vorder- und Rückseite
  • 3 mm Zuführnagel.
  • Vorrichtung zum Serienschärfen gleicher Durchmesser
  • Arbeitsbereichsbeleuchtung mittels LED-Lampe
  • Vorbereitung für den Anschluss an ein ELITE-Einzelfiltersystem, Modell FILTRAmaq oder ein zentrales Filtersystem.

ELITE AVG 850. SPEZIFIKATIONEN

TECHNISCHE DATENAVB 850
SägeblattaußendurchmesserVon ø100 bis ø850 mm. (4" bis 33,5")
SägeblattbohrungsdurchmesserAb ø10 mm. (0,34")
KlingenstärkeBis zu 8 mm. (0,31")
ZahnteilungBis 120 mm. (4,72"). CNC-gesteuert
TOP-SCHLEIFEN
FreiwinkelVon +5º bis +35º
AbschrägungswinkelVon -45º bis +45º
SchleifwegBis zu 25 mm.
Zahnformen verfügbarFlach (P) - Einzelne Fase (L/H oder R/H) - Alternativ (AT) - Alternative Fase (HGB) - Spitzzahn (PTR) - Trapez (TRZ) - Spitz flach - Trapez flach (TCH) - Trapez-Trapez (D/T/C) - Kombination (SLR)
PLANSCHLEIFEN
HakenwinkelVon -10º bis +35º
SchleifwegBis zu 25 mm. (0,98")
Verfügbare ZahnformenFlach – Einzelne Abschrägung (L oder R) – Alternativ
SONSTIGE DATEN
Schleifscheibenmotor0,33 kW
SchleifscheibengeschwindigkeitEinstellbar von 2500 bis 5000 U/min
Schleifscheibendurchmesser für obenø125 mm.
Schleifscheibendurchmesser für Planflächeø175 mm.
Maschinenabmessungen1650 x 1200 x 1900 mm.
Maschinengewicht690 Kg.

TECHNISCHE ANFORDERUNGEN

Präziser 6-bar-Luftanschluss.
Anschlussspannung: 220/400V 2Ph 50/60Hz
Erforderliche Anschlussleistung: 1,5 kW


EMPFOHLENE OPTIONALE ZUBEHÖRTEILE

Sägehalter für Incisoren und für Scheiben sowie Zentrierringe in verschiedenen Größen

Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem ELITE FILTRAmaq UNO empfohlen. Filtration bis 2 µm.
Kostengünstiges Filtersystem für Schleifmaschinen mit geringen Wartungskosten, Modell ELITE FILTRAmaq UNO


PROSPEKT HERUNTERLADEN

Brochure ELITE AVB 850


AUSKÜNFTE VERLANGEN

Contactar


MASCHINENVERGLEICHE AUF EINEN BLICK

MODELLTOP SCHLEIFENPLANSCHLEIFENRÜCKSEITIGES SCHLEIFENSEITENSCHLEIFEN
AVB 850Alle ZahnformenAlle ZahnformenNeinNein
AVB 750Alle ZahnformenAlle ZahnformenNeinNein
SVG 850Alle ZahnformenFlache ZähneNeinNein
SVG 750Alle ZahnformenFlache ZähneNeinNein
MVB 850Flache ZähneFlache ZähneJaNein
MVB 750NeinNeinJaNein
MVB 670SpanbrecherNeinNeinNein
MVB 650NeinKonkave ZahnschärferNeinNein
GBT 851NeinNeinNeinJa beide Seiten gleichzeitig
GBT 850NeinNeinNeinJa beide Seiten gleichzeitig
GBT 750NeinNeinNeinJa: Eine Seite nach der anderen
