NUESTRA MÁQUINA AFILADORA DE HOJAS DE SIERRA CIRCULAR TCT MÁS RÁPIDA
DESTACADOS
- FÁCIL DE USAR: Panel de control con pantalla a color de 10" con instrucciones guiadas
- BAJO MANTENIMIENTO: Sin hidráulica para un mantenimiento sin problemas
- 5 ejes CNC para trabajo automático

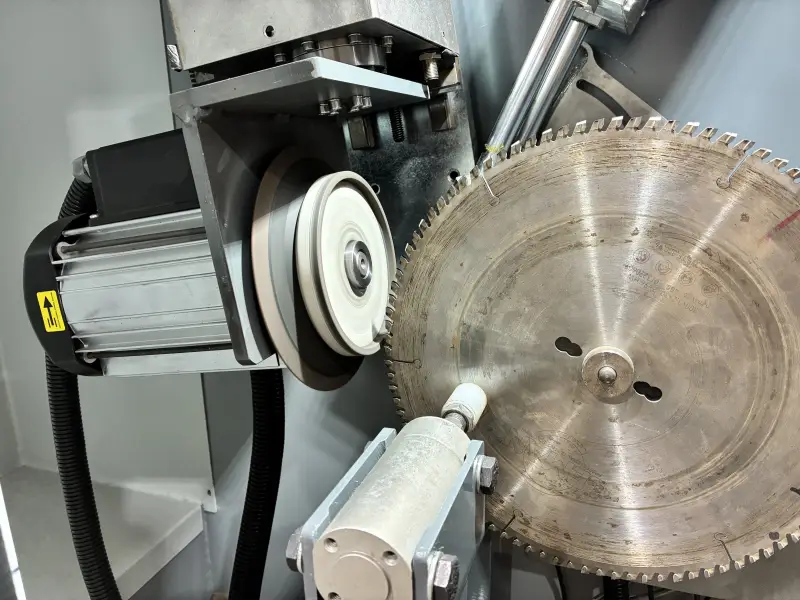

- Doble muela abrasiva para afilado frontal + superior en una sola preparación
- Afilado automático de la parte superior y frontal de hojas de sierra circular con punta de carburo
- Máquina muy compacta con una amplia gama de diámetros de disco: de ø100 a 850 mm.
ELITE AVB 850. EL CONCEPTO.
El modelo ELITE AVB 850 es nuestra afiladora más rápida para la parte del dorso y la cara de todas las geometrías de dientes comunes en hojas de sierra circular con dientes de carburo para diámetros de ø100 a 850 mm.

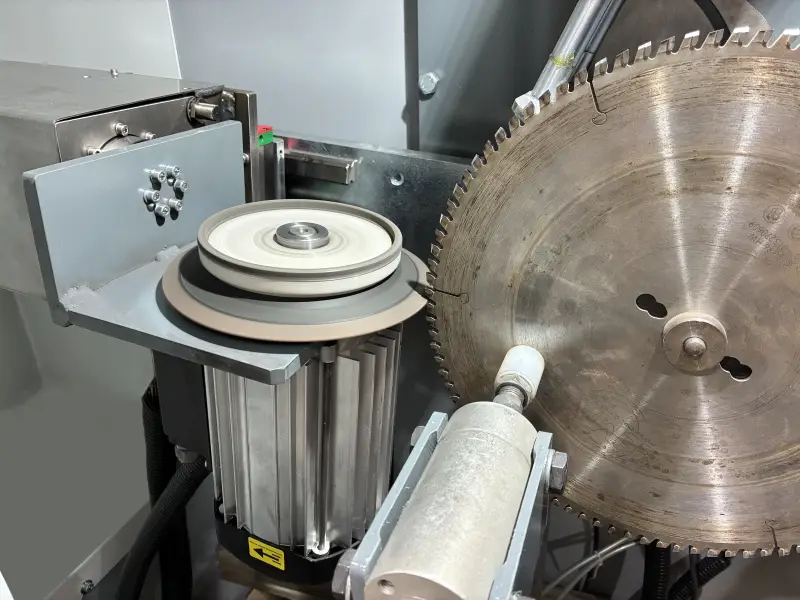

El sistema de doble muela permite el afilado completo de cara y el dorso en una sola preparación: cuando la máquina termina de afilar la cara se ajusta para afilar el dorso de forma automática, o bien cuando termina de afilar el dorso se ajusta para afilar la cara.
Afilado externo en una sola pasada para tipos de dientes:
- Plano, inclinados, alternos, alternos con bisel, en punta, trapecio, trapecio-plano, punta-plano, alterno-plano, trapecio-trapecio.
Con 5 ejes CNC para un mecanizado completo de todas las geometrías de dientes comunes en un ciclo, los recorridos especialmente cortos garantizan una operación de afilado rápida.
Utiliza el famoso sistema de muela periférica para conseguir una hoja de sierra con un filo perfecto.

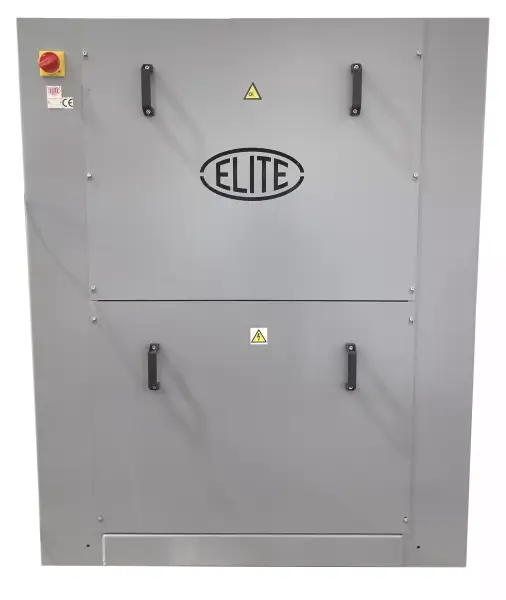

Cabina totalmente cerrada para un funcionamiento silencioso con un sistema de apertura de la puerta muy rápido que garantiza una rápida colocación de la hoja de sierra y puerta de acceso para el mantenimiento.
FORMAS DE DIENTES ESTÁNDAR
ELITE AVB 850. CÓMO FUNCIONA
Funcionamiento automático mediante 5 ejes CNC:
A: Paso del diente
B: Ángulo de corte del diente
C: Ángulo lateral del dorso del diente
X: Carga de afilado
Z: Recorrido de afilado
Panel de control fácil de usar
El panel de control con pantalla táctil a color permite la creación o edición de un programa mientras la máquina está trabajando en otro programa. Entre los valores programables están:
• Programación del ángulo del diente. El eje de la muela se posiciona automáticamente al valor ingresado en el programa
• Geometría del diente
• Recorrido de afilado
• Carga de afilado
• Velocidad de afilado
• Paso del diente
• Velocidad de avance de la uña de avance del diente
• Número de dientes
• Dientes rotos
Hasta 7 dientes/minuto en dientes de trapecio plano
Hasta 7 dientes/minuto en dientes de trapecio plano: Todos los movimientos han sido optimizados para reducir los tiempos muertos.
Velocidad de rotación de la muela variable de 2.500 a 5.000 RPM
Velocidad de rotación de la muela variable de 2.500 a 5.000 RPM: incluye variador de frecuencia como característica estándar, por lo que puede ajustar la velocidad de la muela al valor óptimo necesario así como reducir el consumo de energía.
Equipo de refrigeración integrado
Permite el afilado en húmedo para una mejor calidad de afilado y una mayor duración de la piedra de afilar.
Integra un depósito de 200 litros con rejillas extraíbles para una fácil limpieza.
Fácil acceso
Diseño limpio y fácil acceso para servicio o reparación de la máquina.
Fácil mantenimiento
El cuadro eléctrico se sitúa en la parte inferior y la mecánica en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
El armario eléctrico está organizado de forma limpia, por lo que el mantenimiento es sencillo cuando sea necesario.
ELITE AVB 850. EQUIPAMIENTO INCLUIDO
- Portasierras para incisores de ø100 hasta 210 mm.
- Portasierra para discos de ø210hasta 850 mm.
- Anillo de centraje: ø30 mm.
- Portamuelas para doble muela para el afilado de la cara y el dorso
- Uña de avance de 3 mm.
- Dispositivo para el afilado en serie de diámetros iguales
- Iluminación de la zona de trabajo mediante lámpara LED
- Extractor de neblina pequeño.
- Preparación para conectar a sistema de filtración individual ELITE modelo FILTRAmaq o sistema de filtración centralizado.
ELITE AVG 850. ESPECIFICACIONES
| DATOS TÉCNICOS | AVB 850 |
|---|---|
| Diámetros de hoja de sierra | Desde ø100 hasta ø850 mm. (4" a 33,5") |
| Diámetro del agujero de la sierra | Desde ø10 mm. (0.34") |
| Grosor del cuerpo de la sierra | Hasta 8 mm. (0.31") |
| Paso del diente | Hasta 125 mm (4,72"). Control CNC |
| AFILADO DEL DORSO | |
| Ángulo de corte | De +5º a +35º |
| Ángulo de bisel | De -45º a +45º |
| Recorrido de afilado | Hasta 25 mm. |
| Formas de dientes disponibles | Plano (P) - Bisel simple (L/H o R/H) - Alterno (AT)- Alterno biselado (HGB) - Diente de punta (PTR) - Trapecio (TRZ) - Punta-plano - Trapeci-plano (TCH) - Trapecio-trapecio (D/T/C) - Combinación (SLR) |
| AFILADO DE LA CARA | |
| Ángulo de corte | De -10º a +35º |
| Recorrido de afilado | Hasta 25 mm. (0.98") |
| Formas de dientes disponibles | Plano - Bisel simple (L o R) - Alterno |
| OTROS DATOS | |
| Motor de la muela | 0,33 kW |
| Velocidad de la muela | Ajustable de 2500 a 5000 RPM |
| Diámetro de la muela para el afilado del dorso | ø125 mm. |
| Diámetro de la muela para el afilado de la cara | ø175 |
| 5 ejes CNC | A: Paso del diente - B: Ángulo de corte del diente - C: Ángulo lateral del dorso del diente - X: Carga de afilado - Z: Recorrido de afilado |
| Dimensiones de la máquina | 1650 x 1200 x 1900 mm. |
| Peso de la máquina | 660 kilos |
REQUERIMIENTOS TÉCNICOS
Precisa conexión de aire de 6 bar.
Voltaje de conexión: 220 2Ph 50/60Hz
Potencia de conexión necesaria: 1,5 kW
ACCESORIOS OPCIONALES RECOMENDADOS
Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.

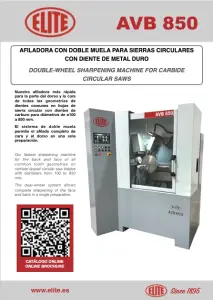

DESCARGAR FOLLETO
COMPARACIÓN DE MÁQUINAS DE UN VISTAZO
| MODELO | AFILADO DEL DORSO | AFILADO DE LA CARA | DESTALONADO | AFILADO DE FLANCOS |
|---|---|---|---|---|
| AVB 850 | Todas las formas de dientes | Todas las formas de dientes | No | No |
| AVB 750 | Todas las formas de dientes | Todas las formas de dientes | No | No |
| SVG 850 | Todas las formas de dientes | Dientes planos | No | No |
| SVG 750 | Todas las formas de dientes | Dientes planos | No | No |
| MVB 850 | Dientes planos | Dientes planos | Sí | No |
| MVB 750 | No | No | Sí | No |
| MVB 670 | Rompeviruta | No | No | No |
| MVB 650 | No | Diente cóncavo | No | No |
| GBT 851 | No | No | No | Sí: ambos lados a la vez |
| GBT 850 | No | No | No | Sí: ambos lados a la vez |
| GBT 750 | No | No | No | Sí: un lado a la vez |
