MVB 750

Destalonado automático del cuerpo de la sierra circular con dientes de carburo de 100 a 850 mm de diámetro

DESTALONADORA DE SIERRAS CIRCULARES CON DIENTE DE CARBURO DE TUNGSTENO

Destalonadora de sierras circulares con diente de carburo de tungsteno ELITE modelo MVB 750

DESTACADOS

  • 3 ejes CNC para trabajo automático programable desde el panel de control
  • Paso del diente programable
  • Destalonadora del cuerpo de la sierra
  • Fácil de usar
  • Máquina muy compacta con una amplia gama de diámetros de disco: de 100 a 850 mm.

ELITE MVB 750. EL CONCEPTO.

El modelo ELITE MVB 750 es nuestra destalonadora para eliminar el acero en el dorso del diente en sierras circulares con diente de carburo. Se presenta en una configuración con media cabina que la hace especialmente económica para los talleres que precisan del mayor ahorro.

Para sierras de ø100 a 850 mm.

Funcionamiento automático mediante 3 ejes CNC:
C: Uña de avance
Z: Recorrido de afilado
X: Carga de afilado

El diseño de la cabina garantiza un acceso especialmente fácil para realizar un ajuste rápido de la preparación de la máquina para el afilado.

Descripción general de la máquina


ELITE MVB 750. CÓMO FUNCIONA

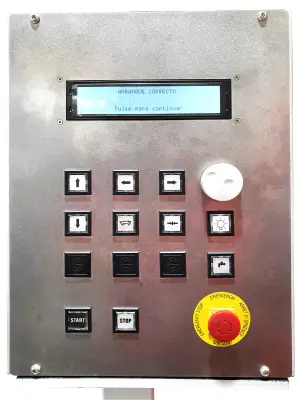

Panel de control fácil de usar

Panel de control fácil de usar de la ELITE modelo MVB 750

Panel de control fácil de usar con pantalla LCD de texto que permite la programación de la máquina. Entre los valores programables están:

  • Programación del ángulo del diente.
  • Recorrido de afilado
  • Carga de afilado
  • Velocidad de afilado
  • Paso del diente
  • Velocidad de avance de la uña de avance del diente
  • Numero de dientes
  • Dientes rotos

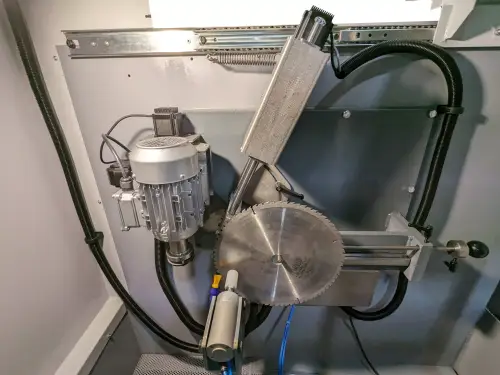

Grupo de afilado

Cuerpo de afilado de la ELITE modelo MVB 750

Destalonado

¡Tiene la opción de ir rápido cuando sea necesario!
Todos los movimientos han sido optimizados para reducir los tiempos muertos.

Avance del diente rápido

Avance del diente lento

Unidad de refrigeración integrada

Permite el afilado en húmedo para una mejor calidad de la superficie y una mayor vida útil de la muela.
Integra un depósito de 200 litros con rejillas extraíbles para facilitar su limpieza.
Disponible como opción.
Equipo de refrigeración de la afiladora de sierras circulares ELITE modelo MVB 750

Fácil acceso

Fácil acceso para servicio de la máquina ELITE modelo MVB 750
Diseño limpio y fácil acceso para servicio o reparación de la máquina.

Fácil mantenimiento

El cuadro eléctrico se encuentra en la parte inferior y el mecánico en la parte superior de la máquina, protegidos por una tapa de fácil apertura.

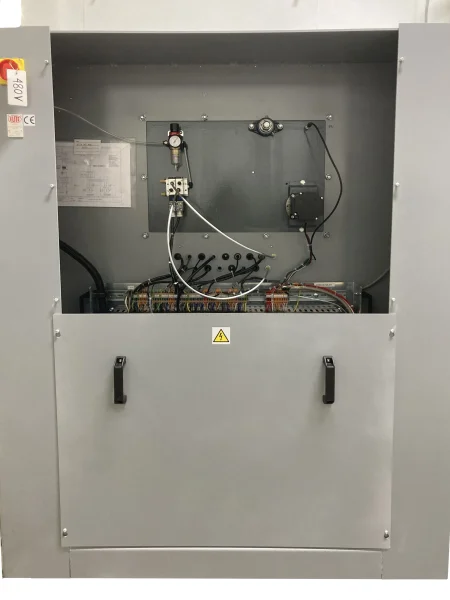

Fácil acceso a la parte mecánica de la máquina

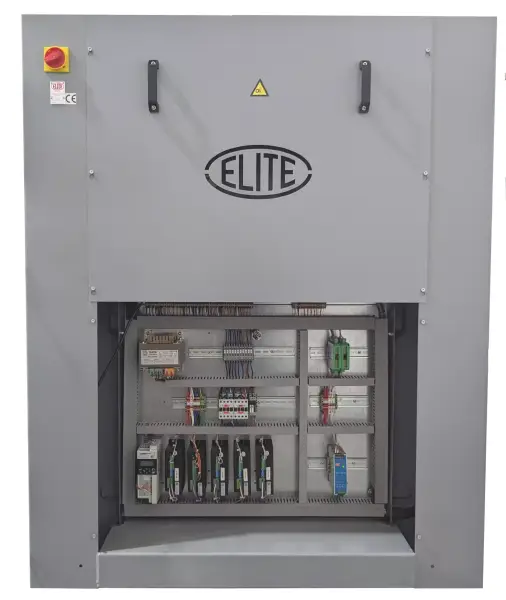

Cuadro eléctrico perfectamente ordenado y accesible
El cuadro eléctrico está organizado de manera limpia, por lo que el mantenimiento es fácil cuando lo necesita.


ELITE MVB 750. EQUIPAMIENTO INCLUIDO

  • Portamuelas para muelas de destalonado
  • Uña de avance de 3 mm.
  • Dispositivo para el afilado en serie de diámetros iguales
  • Media cabina

ELITE MVB 750. ESPECIFICACIONES

DATOS TÉCNICOSMVB 750
Diámetro exterior de la hoja de sierraDe ø100 a ø850 mm. (4" a 33,5")
Diámetro interior de la hoja de sierraDesde ø10 mm.
Grosor del cuerpo de la sierraHasta 8 mm.
Paso del dienteHasta 125 mm.
DESTALONADO DEL CUERPO DE LA SIERRA
Recorrido de afiladoHasta 25 mm.
Ángulo de corteDe 0º a +35º
OTROS DATOS
Motor de muela0,33 kW
Velocidad de la muela2800 RPM
Diámetro de la muela para destalonado del dorsoø175 mm.
3 ejes CNCC: Uña de avance - Z: Recorrido de afilado - X: Carga de afilado
Dimensiones de la máquina1430 x 1285 x 1820 mm.
Peso de la máquina440 kg.

REQUERIMIENTOS TÉCNICOS

Precisa conexión de aire de 6 bar.
Voltage de conexión: 220/400V 2Ph 50/60Hz
Potencia de conexión necesaria: 1,5 kW


ACCESORIOS OPCIONALES RECOMENDADOS

Portasierras para incisores y para discos, y anillos de centraje de diferentes tamaños

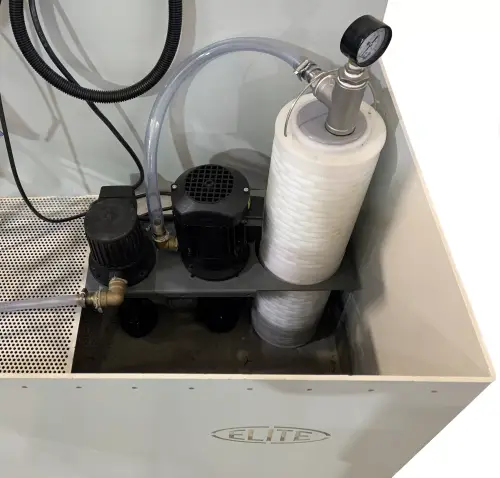

Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
Sistema de filtración económico y de bajo coste de mantenimiento. Modelo ELITE FILTRAmaq UNO



SOLICITUD DE INFORMACIÓN

Contactar


COMPARACIÓN DE MÁQUINAS DE UN VISTAZO

MODELOAFILADO DEL DORSOAFILADO DE LA CARADESTALONADOAFILADO DE FLANCOS
AVB 850Todas las formas de dientesTodas las formas de dientesNoNo
AVB 750Todas las formas de dientesTodas las formas de dientesNoNo
SVG 850Todas las formas de dientesDientes planosNoNo
SVG 750Todas las formas de dientesDientes planosNoNo
MVB 850Dientes planosDientes planosNo
MVB 750NoNoNo
MVB 670RompevirutaNoNoNo
MVB 650NoDiente cóncavoNoNo
GBT 851NoNoNoSí: ambos lados a la vez
GBT 850NoNoNoSí: ambos lados a la vez
GBT 750NoNoNoSí: un lado a la vez
