Destalonadora de serras circulares ELITE modelo MVB 750

DESTALONADORA DE SERRAS CIRCULARES COM DENTE DE TUNGSTENIO

Destalonadora de lâminas de serras circulares. ELITE modelo MVB 750

DESTAQUES

3 eixos CNC para trabalho automático programáveis a partir do painel de controle
Passo de dente programável
Desbaste do corpo da serra
Fácil de usar
Máquina muito compacta com uma ampla gama de diâmetros de disco: de 100 a 850 mm.

ELITE MVB 750. BASE DA MÁQUINA.

O modelo ELITE MVB 750 é nossa destalonadora para remoção de aço na parte posterior do dente em serras circulares com dentes de metal duro. Apresenta-se numa configuração de meia cabina que o torna especialmente económico para oficinas que necessitam de maiores poupanças.

Para serras de ø100 a 850 mm.

Operação automática usando 3 eixos CNC:
C: Garra de alimentação
Z: Caminho de nitidez
X: Carga de afiação

O design da cabine garante um acesso particularmente fácil para um ajuste rápido da preparação da máquina para afiação.

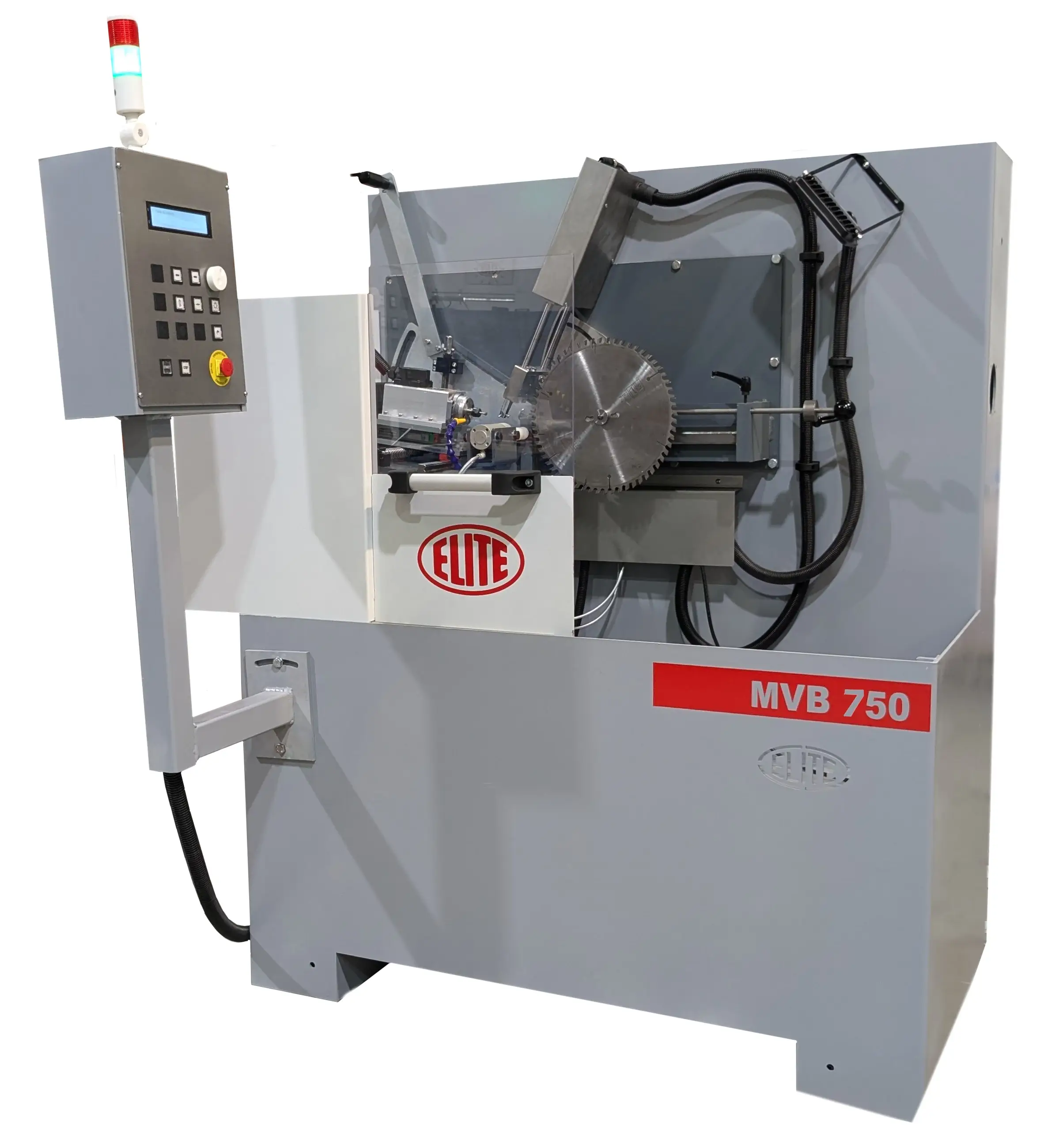

Visão geral da máquina

ELITE MVB 750. COMO FUNCIONA

Painel de controle fácil de usar

Painel de controle fácil de usar com display LCD de texto que permite a programação da máquina. Entre os valores programáveis estão:

Programação do ângulo do dente.
Caminho de afiação
Carga de afiação
Velocidade de afiação
Passo do dente
Taxa de alimentação das unhas com avanço do dente
Número de dentes
Dentes quebrados

Grupo de afiação

grupo de afiação ELITE modelo MVB 750

Destalonado

Você pode ir rápido quando for necessário!
Todos os movimentos foram otimizados para reduzir os tempos mortos.

Avanço rápido dos dentes

Avanço lento dos dentes

Equipamento de refrigeração integrado

Sistema de refrigeração para máquina de afiação de serras circulares ELITE modelo MVB 750
Permite afiação úmida para melhor qualidade de afiação e vida útil mais longa da pedra de amolar.
Integra um tanque de 200 litros com grades removíveis para facilitar a limpeza.

Fácil acesso

A máquina de afiar ELITE modelo MVB 750 inclui um invólucro completo de série
Design limpo e fácil acesso para manutenção ou reparo da máquina.

Manutenção fácil

O quadro elétrico está localizado na parte inferior e a mecânica na parte superior da máquina, protegidos por uma tampa de fácil abertura.
Fácil acesso à parte mecânica da máquina
Painel elétrico perfeitamente organizado e acessível
O quadro elétrico é organizado de forma limpa, facilitando a manutenção quando necessária.

ELITE MVB 750. EQUIPAMENTO INCLUÍDO

Suporte de rebolo para retificação posterior
Prego de alimentação de 3 mm.
Dispositivo para afiação serial de diâmetros iguais
Meia cabine

ELITE MVB 750. ESPECIFICAÇÕES

DADOS TÉCNICOS	MVB 750
Diâmetro externo da lâmina de serra	De ø100 a ø850 mm. (4" a 33,5")
Diâmetro do furo da lâmina de serra	A partir de ø10 mm.
Espessura da lâmina	Até 8 mm.
Passo do dente	Até 125 mm.

ROLAMENTO DO CORPO DA SERRA
Tour de afiação	Até 25mm.
Ângulo de corte	De 0º a +35º

OUTROS DADOS
Motor rebolo	0,33 kW
Velocidade do rebolo	2800 RPM
Diâmetro do rebolo para retificação posterior	ø175 milímetros.
3 eixos CNC	C: Garra de avanço - Z: Trajeto de afiação - X: Carga de afiação
Dimensões da máquina	1430 x 1285 x 1820 mm.
Peso da máquina	440kg.

REQUERIMENTOS TÉCNICOS

Conexão de ar precisa de 6 bar.
Tensão de conexão: 220/400V 2Ph 50/60Hz
Potência de conexão necessária: 1,5 kW

ACESSÓRIOS OPCIONAIS RECOMENDADOS

Suportes de serra para lâminas e discos de vinco e anéis de centragem de diferentes tamanhos

Para melhor qualidade de afiação, recomenda-se equipar com o sistema de filtração ELITE FILTRAmaq UNO. Filtração até 2 µm.
Sistema de filtragem económico para máquina de moagem com baixo custo de manutenção modelo ELITE FILTRAmaq UNO

BAIXE O FOLHETO

PEDIDO DE INFORMAÇÃO

COMPARAÇÕES DE MÁQUINAS EM RESUMO

MODELO	RETIFICAÇÃO SUPERIOR	RETIFICAÇÃO FACIAL	RECUPERAR A MOAGEM	RETIFICAÇÃO DE LATERAIS
AVB 850	Todas as formas de dentes	Todas as formas de dentes	Não	Não
AVB 750	Todas as formas de dentes	Todas as formas de dentes	Não	Não
SVG 850	Todas as formas de dentes	Dentes planos	Não	Não
SVG 750	Todas as formas de dentes	Dentes planos	Não	Não
MVB 850	Dentes planos	Dentes planos	Sim	Não
MVB 750	Não	Não	Sim	Não
MVB 670	Rompe-cavacos	Não	Não	Não
MVB 650	Não	Dente Côncavo	Não	Não
GBT 851	Não	Não	Não	Sim ambos os lados ao mesmo tempo
GBT 850	Não	Não	Não	Sim ambos os lados ao mesmo tempo
GBT 750	Não	Não	Não	Sim: Um lado de cada vez
