JVC 700

Afiadora automática para facas circulares de ø30 a 800 mm. Com 1 eixo CNC para um ciclo de retificação automático de 1 ângulo de corte ao mesmo tempo

AFIADORA AUTOMÁTICA PARA LÂMINAS CIRCULARES DE ø30 A ø800 MM.

DESTAQUES

  • FÁCIL DE USAR: Painel de controle com instruções guiadas na tela
  • Ciclo de retificação com refrigeração
  • 1 eixo CNC para trabalho automático programável a partir do painel de controle
  • Velocidade de rotação da faca circular ajustável sem degraus.
  • Fases de afiação programáveis: Desbaste, acabamento, polimento.

ELITE JVC 700. O CONCEITO.

O modelo ELITE JVC 700 é a nossa máquina de afiação padrão e prática afiadora para lâminas circulares.

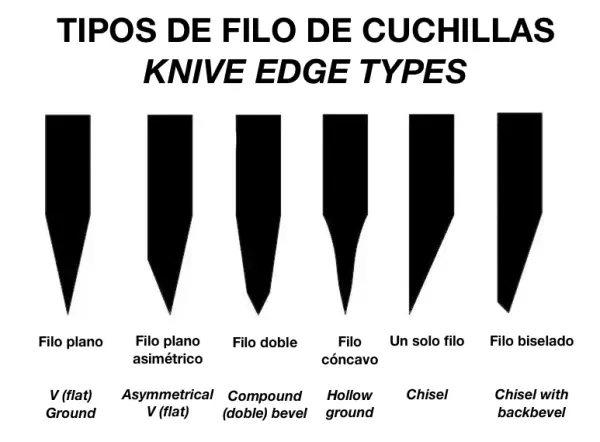

Com 1 eixo CNC permite uma automatização completa no processo de retificação de 1 ângulo de corte da faca circular ou facas talhadeira. Afiadora automática para lâminas circulares ELITE modelo JVC 700tipos de lâminas

Disponível opcionalmente, também pode afiar facas em forma de foice. A ELITE JVC 700 permite o afilamento em forma de foice ou tipo "cutter"


ELITE JVC 700. COMO FUNCIONA

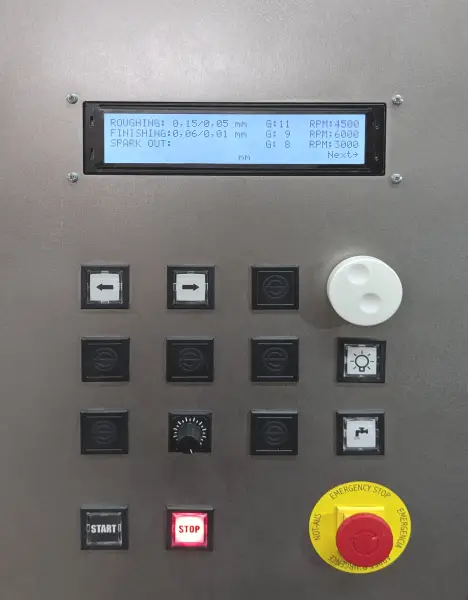

Painel de controle fácil de usar

Painel de controlo fácil de utilizar do modelo ELITE JVC 700

Todas as funções dos botões são explicadas nos botões com ilustrações. E cada botão destina-se a realizar uma única tarefa. Então você sabe o que esperar de um pressionamento de botão.

O painel de controle com tela LCD permite a programação da máquina, entre os valores programáveis estão:

  • Fase de desbaste:
    • Alimentação
    • Quantidade total a ser moída
    • Velocidade de rotação da faca circular
  • Fase de acabamento
    • Alimentação
    • Quantidade total a ser moída
    • Velocidade de rotação da faca circular
  • Fase de acabamento fino:
    • Tempo da operação de acabamento fino
    • Velocidade de rotação da faca circular

Exemplo de trabalho

Velocidade de rotação do rebolo variável de 2.000 a 4.000 RPM

Incluído como opção.

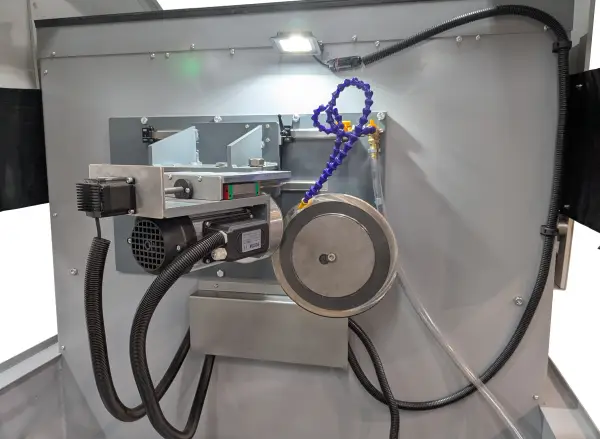

Pormenor do motor da afiladora ELITE modelo JVC 700

Programa para diâmetros iguais incluído como padrão

Você pode produzir lâminas circolares com o mesmo diâmetro.

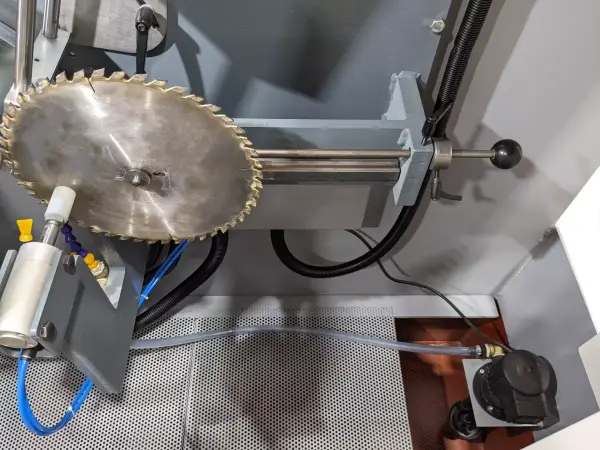

Equipamento de refrigeração integrado

Sistema de refrigeração para máquina de afiação ELITE modelo JVC 700
Permite afiação úmida para melhor qualidade de afiação e vida útil mais longa da pedra de amolar.
Integra um tanque de 200 litros com grades removíveis para facilitar a limpeza.

Fácil acesso

A máquina de afiar ELITE modelo JVC 700 inclui um invólucro completo de série
Design limpo e fácil acesso para manutenção ou reparo da máquina.

Manutenção fácil

O quadro elétrico está localizado na parte inferior e a mecânica na parte superior da máquina, protegidos por uma tampa de fácil abertura.
Fácil acesso à parte mecânica da máquina
Painel elétrico perfeitamente organizado e acessível
O quadro elétrico é organizado de forma limpa, facilitando a manutenção quando necessária.


ELITE JVC 700. EQUIPAMENTO INCLUÍDO

  • 1 eixo CNC (X)
  • Programa para afiar lâminas circulares com diâmetros iguais.
  • Máquina fechada por meia cabine
  • Programação do ciclo de afiação (desbaste, acabamento, polimento) via tela LCD
  • Preparado para ligação a um sistema de filtração mecânica ou a um sistema de filtração centralizado.

ELITE JVC 700. ESPECIFICAÇÕES

DADOS TÉCNICOSJVC700
Eixos1 CNC, 1 eixo motorizado (rotação da lâmina), 1 eixo manual (seleção do ângulo de corte da lâmina)
Motor de rebolo1,1 kW (1,5 CV)
Velocidade do porta-lâminaPara desbaste e acabamento
Velocidade de rotação da lâmina10 - 200 RPM. Diferentes velocidades de rotação programáveis ​​para desbaste, acabamento e polimento
Ângulo da lâmina circularSelecionável de 0º a 100º
Número de ângulos de lâmina afiados simultaneamente1
Sistema de rebolo copoSim
Diâmetro do furo do reboloø60mm.
Velocidade de rotação do rebolo3000RPM.
TelaLCD
Ciclo de trabalho programávelUsando 1 eixo CNC
Programação do ciclo de afiaçãoDesbaste, acabamento, polimento
Capacidade do tanque de refrigerante200l.
Dimensões da máquina1430 x 1285 x 1820 mm.
Peso da máquina550kg.

REQUERIMENTOS TÉCNICOS

Tensão de conexão: 220V 1Ph 50/60Hz. Potência de conexão necessária: 2,5 kW


ACESSÓRIOS OPCIONAIS RECOMENDADOS

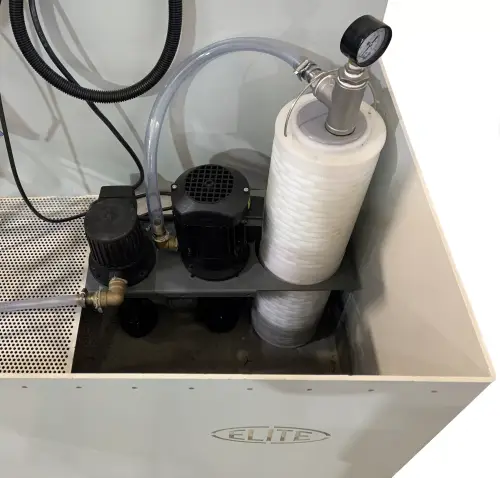

Para melhor qualidade de afiação, recomenda-se equipar com o sistema de filtração ELITE FILTRAmaq UNO. Filtração até 2 µm.
Sistema de filtragem económico para máquina de moagem com baixo custo de manutenção modelo ELITE FILTRAmaq UNO

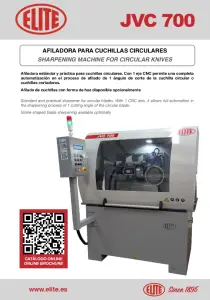

BAIXE O FOLHETO

Brochure ELITE JVC 700


PEDIDO DE INFORMAÇÃO

Contactar


COMPARAÇÕES DE MÁQUINAS EM RESUMO

MODELODiâmetro da facaÂngulo de biselNr. de ângulos de chanfro afiados ao mesmo tempoNº de rebolos
JVC 70030 a 800 mm.0º a 100º11
JVC 800100 a 700 mm.-45º a 45º22
