AFIADOR DE LÂMINA RETO COM CAPACIDADE DE AFIAÇÃO DE 1000 A 6150 MM.
MÁQUINA AUTOMÁTICA E ROBUSTA PARA FABRICAÇÃO OU AFIAÇÃO DE LÂMINAS.
EQUIPADO DE SÉRIE COM 1 EIXO CNC
DESTAQUES
- Máquina muito robusta e potente, livre de vibrações para um trabalho mais preciso e rápido.
- Maior precisão no eixo Z, graças ao seu funcionamento por fuso de esferas recirculantes.
- Programável por display LCD touch colorido de 10", fácil e intuitivo de usar.
- Carro livre de vibrações: movimento por correia dentada
- Ciclo de operação totalmente configurável: desbaste, acabamento e polimento. Velocidades de retificação, cargas de retificação e sentido de rotação do rebolo.

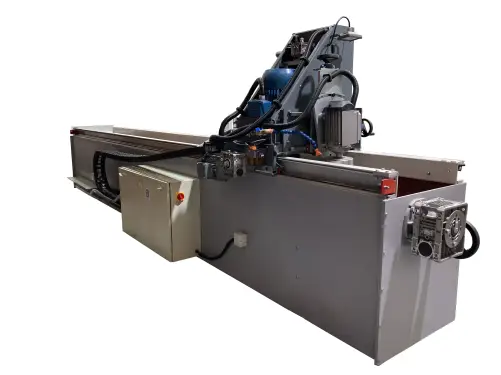

ELITE CU PRO. BASE DA MÁQUINA.
Nosso modelo ELITE CU PRO é a máquina mais avançada para a fabricação e afiação de facas. Possui motor de acionamento direto: isso permite ter até 20% mais potência do motor em comparação com outros motores que incorporam transmissão por correia.
Programe seus próprios parâmetros de nitidez.
O painel de controle incorpora uma tela colorida sensível ao toque de 10”. Esta tela foi projetada com uma interface rápida e fácil de usar que facilita muito a programação da máquina. Permite criar e salvar facilmente programas, o que é perfeito para afiar e fabricar lâminas em série ou pontualmente graças ao seu programa de produção padrão.
É possível programar um ciclo de desbaste com a velocidade do carro, um ciclo de acabamento com outros parâmetros e velocidade e um acabamento fino para polimento. Todas essas operações são implementadas pela máquina de uma só vez.
Afiação de aresta ou contra afiação de aresta de corte?
Dentre um dos parâmetros de controle programáveis está o sentido de rotação do rebolo; diga adeus para inclinar a cabeça manualmente.
Acesse facilmente o equipamento de resfriamento.
Pensamos que o equipamento de refrigeração deve ser fácil de limpar. Portanto, pode ser montado na parte frontal da máquina ou na parte traseira, ou na lateral, conforme melhor lhe convier!
CU PRO 2000 com equipamentos de refrigeração e FILTRAmaq UNO
Apresentação ELITE CU PRO
![](https://i.ytimg.com/vi/FqSVavo-2Yk/hqdefault.jpg)
ELITE CU PRO. COMO FUNCIONA
Cabeça de retificação secundária opcional
Máquina mostrada com cabeça de retificação secundária opcional
Painel de controle rápido e fácil de usar
O painel de controle incorpora uma tela colorida sensível ao toque. Esta tela foi projetada com uma interface rápida e fácil de usar que facilita muito a programação da máquina. Permite criar e salvar programas, perfeitos para afiar lâminas de corte de papel ou fabricação de lâminas.
![](https://i.ytimg.com/vi/KDC6wdfyW_o/hqdefault.jpg)
Parâmetros de afiado programáveis
Programe seus próprios parâmetros de afiado com o painel touchscreen colorido super rápido.

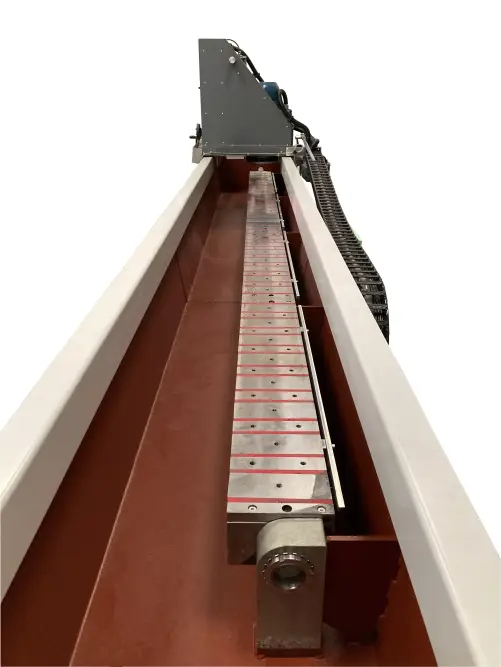

Mandril magnético
Mandril magnético magnetizável e desmagnetizável a partir do painel de controle. A mesma força de fixação na extremidade do prato ou no centro: por mais estreitas que sejam, as facas ficam perfeitamente presas na borda do prato. O sistema de superpolaridade está disponível opcionalmente. Com fixação aumentada em 20%.
Parafuso de esfera no eixo vertical
Fuso de esfera no eixo vertical para um movimento fluido e uma precisão de movimento descendente de até 0,005 mm. Movimento do carro através de guias lineares com rolamento de esferas recirculantes.
Guias temperadas e retificadas com patins com rolamentos de esferas recirculantes
Rolamento de esferas para movimentação precisa do carro, com recirculação de rolamentos com sistema de lubrificação manual, permite um movimento fluido, sem folgas e livre de vibrações, pois seguram o carro de forma que não possa descer, subir ou lateralizar.
ELITE CU PRO. EQUIPAMENTO INCLUÍDO
- Sistema de programação fácil de usar através de tela LCD sensível ao toque de 10”
- Placa magnética de 180 mm. Amplo tipo eletropermanente. Ajustável de 0º a 90º através de redutor vis-worm.
- Iluminação LED da área de trabalho
- Rotação do motor do rebolo selecionável a favor da borda ou contra a borda no painel de controle.
- Programa de produção para séries de lâminas idênticas com compensação programável do desgaste do rebolo.
- Abaixamento do carro selecionável à esquerda, à direita ou em ambos os lados.
- Corrente de tradução de transporte para orientação de cabos
- Conjunto de suportes antivibráticos para colocação e nivelamento da máquina ao solo.
- Lubrificador centralizado operado manualmente.
ELITE CU PRO. ESPECIFICAÇÕES
DADOS TÉCNICOS | CU PRO |
---|---|
Potência do motor do rebolo | Acionamento direto 15 HP para 50 Hz - 18 HP para 60 Hz - 1500 RPM Opcional: 20 ou 30 HP. |
Diâmetro do rebolo | 250 milímetros. (Opcional 300 mm.) |
Velocidade de transporte | De 1 a 30 m/min. |
Máx. distância entre o rebolo e o mandril | 180 milímetros. |
Mandril magnético largo | 180 milímetros. (Opcional: 250 mm. e 300 mm.) |
Tanque de refrigerante | 220 litros com separação mecânica |
Máx. energia conectada | 16 kW (21 kW para motor de 20 HP, 32 kW para motor de 30 HP) |
Movimento de rotação da placa de fixação magnética | de 0º a 90º |
Suporte de rebolo para rebolos | Ø 250 mm. |
VERSÕES DISPONÍVEIS | |||
---|---|---|---|
Modelo | Tamanho do mandril magnético | Tamanho | Peso |
CU PRO 1000 | 1000x180mm. | 2200 x 1200 x 1800 mm. | 1090kg. |
CU PRO 1500 | 1500x180mm. | 2700 x 1200 x 1800 mm. | 1580kg. |
CU PRO 2000 | 2030 x 180 mm. | 3200 x 1200 x 1800 mm. | 2080kg. |
CU PRO 3000 | 3060 x 180 mm. | 4200 x 1200 x 1800 mm. | 3080kg. |
CU PRO 4000 | 4090 x 180 mm. | 5200 x 1200 x 1800 mm. | 4080kg. |
CU PRO 5000 | 5120x180mm. | 6200 x 1200 x 1800 mm. | 5100kg. |
CU PRO 6000 | 6150 x 180 mm. | 7200 x 1200 x 1800 mm. | 6200kg. |
REQUERIMENTOS TÉCNICOS
- Tensão de conexão: 400V 3F 50Hz - 480V 3F 60Hz - 220V 3F 60Hz
- Potência de conexão necessária: 16 kW
ACESSÓRIOS OPCIONAIS RECOMENDADOS
- Motor de rebolo de 20 HP ou 30 HP.
- Cabeça de afiação adicional com motor de 5 HP. Ajustável manualmente em profundidade. Abaixamento manual ou automático do rebolo. Inclinação de -20º a +20º
- Placa magnética de 300 mm. de largura
- Disco abrasivo ø300 mm.
- Coroa porta-segmento ø250 mm. ou ø300 mm.
- Variador de velocidade do rebolo para ajustar a velocidade de rotação do motor do rebolo
- Rebolo de resina ref. 3651-A para afiar lâminas de aço
- Rebolo CBN ref. 3150-A para afiar lâminas HSS
- Rebolo diamantado ref. 3050-A para afiar lâminas de metal duro
- Líquido refrigerante SintoCut PRO MIX 20L.
- Equipamentos de refrigeração CU-REF.
- Purificador de disco magnético para remover automaticamente partículas magnéticas do líquido refrigerante.
- Para melhor qualidade de afiação, recomenda-se equipar com o sistema de filtragem ELITE FILTRAmaq UNO. Filtração até 2 µm. Pode ser usado com óleo ou refrigerante
Montagem de rodas diferentes
![](https://i.ytimg.com/vi/g3Nb7POULlI/hqdefault.jpg)
ELITE FILTRAmaq UNO
Purificador de disco magnético
BAIXAR CATÁLOGO
VER MANUAL DO USUÁRIO
COMPARAÇÕES DE MÁQUINAS EM RESUMO
MODELO | COMPRIMENTO DE MOAGEM | TIPOS DE FACAS | REBOLO | ROTAÇÃO DO MANDRIL |
---|---|---|---|---|
CU PRO | 1000, 1500, 2030, 3060, 4090, 5120, 6150 mm. | Todos os tipos de facas. Também para fabricação | ø250 (Opcional até ø350 mm.) | 0º - 90º |
CU | 1000, 1500, 2030, 3060, 4090 mm. | Todos os tipos de facas | ø200 milímetros. | 0º - 90º |
CU mini 1200 | 1230 mm. | Plaina, reciclagem | ø150 milímetros. | 0º - 90º |
CU mini 650 | 650 mm. | Plaina | ø125 milímetros. | 0º - 45º |
