AFILADORA DE CUCHILLAS RECTAS CON CAPACIDAD DE AFILADO DESDE 1000 HASTA 6150 MM.
MÁQUINA AUTOMÁTICA Y ROBUSTA PARA LA FABRICACIÓN O AFILADO DE CUCHILLAS.
EQUIPADA DE SERIE CON 1 EJE CNC
DESTACADOS
- Máquina muy robusta y potente, libre de vibraciones para un trabajo preciso y rápido.
- Mayor precisión en el eje Z, gracias a su funcionamiento por husillo de recirculación de bolas controlado por CNC.
- Programable por display táctil LCD fácil e intuitivo de usar.
- Carro libre de vibraciones con movimiento por correa dentada y patines de recirculación de bolas.
- Ciclo de funcionamiento totalmente configurable: desbaste, acabado y pulido. Velocidades de rectificado, cargas de rectificado y sentido de giro de la muela abrasiva.
- Programa para la producción de series iguales de cuchillas con compensación del desgaste de la muela.
ELITE CU PRO. EL CONCEPTO.
Nuestro modelo ELITE CU PRO es la máquina de fabricación y afilado de cuchillas más avanzada. Equipa un motor de transmisión directa: esto le permite tener hasta un 20% más de potencia del motor en comparación con otros motores que incorporan transmisión.
Programe sus propios parámetros de afilado.
El panel de control incorpora una pantalla táctil a color de 10”. Esta pantalla ha sido diseñada con una interfaz rápida y fácil de usar que hace que sea muy fácil programar la máquina. Permite realizar y guardar programas fácilmente, lo cual es perfecto para afilar y fabricar cuchillas ya sea en serie o puntualmente gracias a su programa de producción estándar.
Se puede programar un ciclo de desbaste con su velocidad de carro, un ciclo de acabado con otros parámetros y velocidad, y un ciclo final para el pulido. Todas estas operaciones son implementadas por la máquina de forma automática.
¿Afilado a favor del filo o a contra filo?
Entre uno de los parámetros de control programables está la dirección de rotación de la muela abrasiva. Diga adiós a inclinar el cabezal de afilado de forma manual.
Acceda fácilmente al equipo de refrigeración.
Pensamos que el equipo de refrigeración debe ser fácil de limpiar. Por lo tanto, puede montarse en la parte delantera de la máquina, en la parte trasera o en el lateral, ¡Como más le convenga!

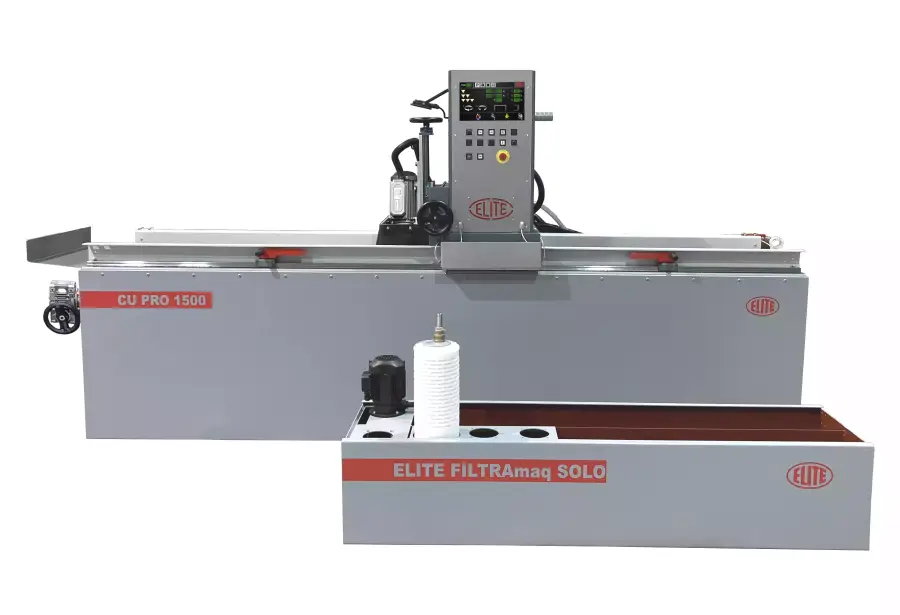

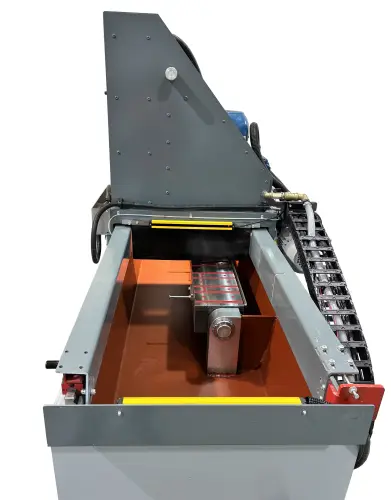

CU PRO 1500 con equipo de refrigeración y FILTRAmaq UNO
ELITE CU PRO Presentación
ELITE CU PRO. CÓMO FUNCIONA

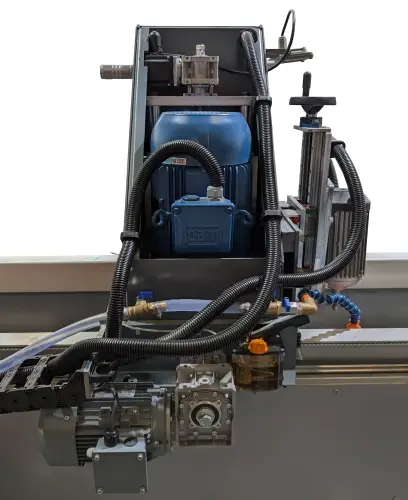

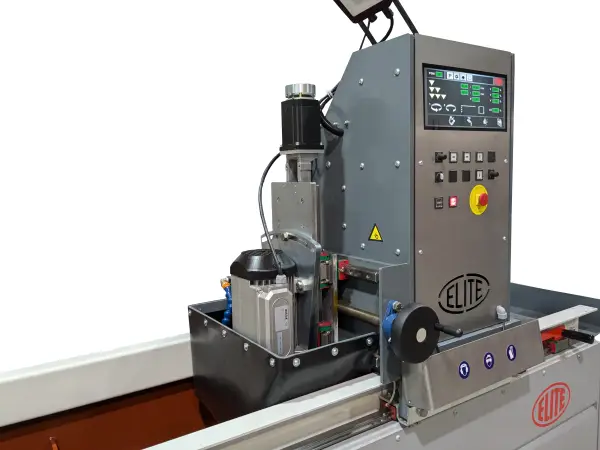

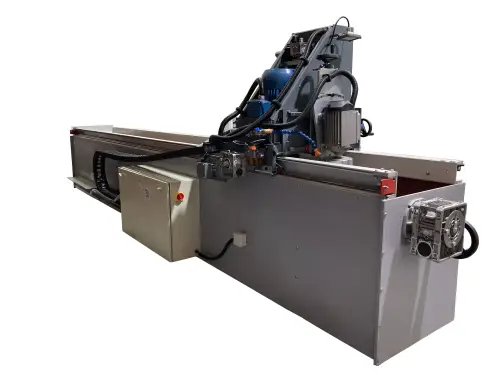

Segundo cabezal de afilado con bajada automática de la muela, disponible como opción
Máquina mostrada con el segundo cabezal de afilado con bajada automática de la muela

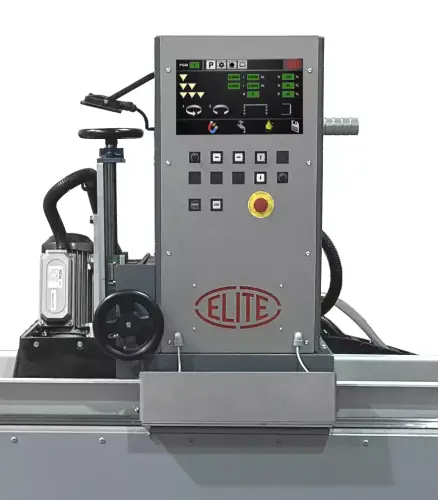

Panel de control rápido y fácil de usar
El panel de control incorpora una pantalla táctil a color de 10". Esta pantalla ha sido diseñada con una interfaz rápida y fácil de usar que hace que sea muy fácil programar la máquina. Permite crear y guardar programas, perfecto para el afilado de cuchillas cortadoras de papel o de fabricación de cuchillas.
Parámetros de afilado programables
Programe sus propios parámetros de nitidez con el panel de pantalla táctil a color súper rápida.

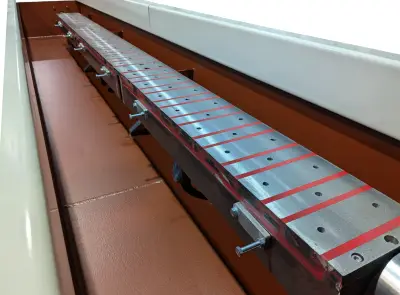

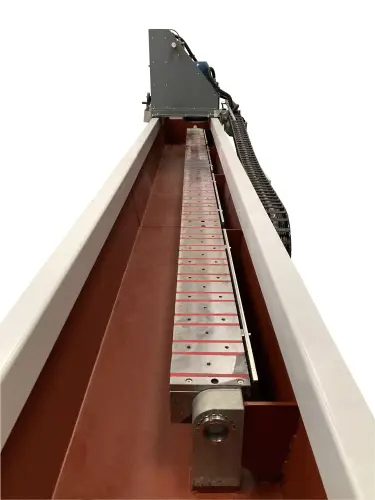

Plato magnético para la sujeción de las cuchillas
Plato magnético para la sujeción de las cuchillas, magnetizable y desmagnetizable desde el panel de control. Misma fuerza de sujeción en el extremo de la placa o en el centro: por estrechas que sean, las cuchillas se sujetan perfectamente en el borde de la placa. El plato magnético es de tipo electro-permanente, por lo que solo consume energía en el momento de magnetizar o desmagnetizar. Incorpora orificios roscados para poder fijar otro tipo de soportes o piezas que no sean magnetizables.
Husillo de bolas en el movimiento vertical
Husillo de bolas en el eje vertical para un movimiento fluido y una precisión de descenso programable en incrementos de 0,005 mm.
Guías templadas y rectificadas con patines con rodamientos de recirculación de bolas.
Cojinetes de bolas para el movimiento preciso del carro, por recirculación de bolas con sistema de lubricación continua. Permite un movimiento fluido sin juego y libre de vibraciones, porque sujetan el carro para que no baje ni suba o se mueva lateralmente.
ELITE CU PRO. EQUIPAMIENTO INCLUIDO
- Sistema de programación de fácil uso mediante pantalla táctil LCD de 10”
- Plato magnético de 180 mm. De ancho de tipo electro-permanente. Orientable de 0º a 90º mediante reductor vis-sin-fin.
- Iluminación LED de la zona de trabajo
- Giro del motor de la muela seleccionable a favor de filo o a contrafilo desde el panel de control.
- Programa de producción de series de cuchillas iguales con compensación del desgaste de la muela programable.
- Bajada del carro seleccionable a izquierda, derecha o ambos lados.
- Cadena de translación del carro para el guiado de los cables
- Juego de soportes anti-vibratorios para la colocación y nivelación de la máquina al suelo.
- Engrasador centralizado de accionamiento manual.
ELITE CU PRO. ESPECIFICACIONES
| DATOS TÉCNICOS | CU PRO |
|---|---|
| Potencia del motor de la muela abrasiva | Transmisión directa 15 HP para 50 Hz - 18 HP para 60 Hz - 1500 RPM (Opcional 20CV o 30 CV) |
| Diámetro de la muela abrasiva | 250 mm. (Opcional 300 mm.) |
| Velocidad del carro | De 1 a 30 m/min. |
| Máx. distancia entre muela abrasiva y plato | 180 mm. |
| Ancho del plato magnético | 180 mm. (Opcional: hasta 300 mm.) |
| Depósito de refrigeración | 220 litros con separación mecánica |
| Máx. potencia conectada | 16 kW (21 kW para motor de 20 HP, 32 kW para motor de 30 HP) |
| Movimiento de rotación del plato de sujeción magnética | de 0º a 90º |
| Portamuelas para muelas | ø 250 mm. |
| VERSIONES DISPONIBLES | |||
|---|---|---|---|
| Modelo | Tamaño plato magnético | Medidas | Peso |

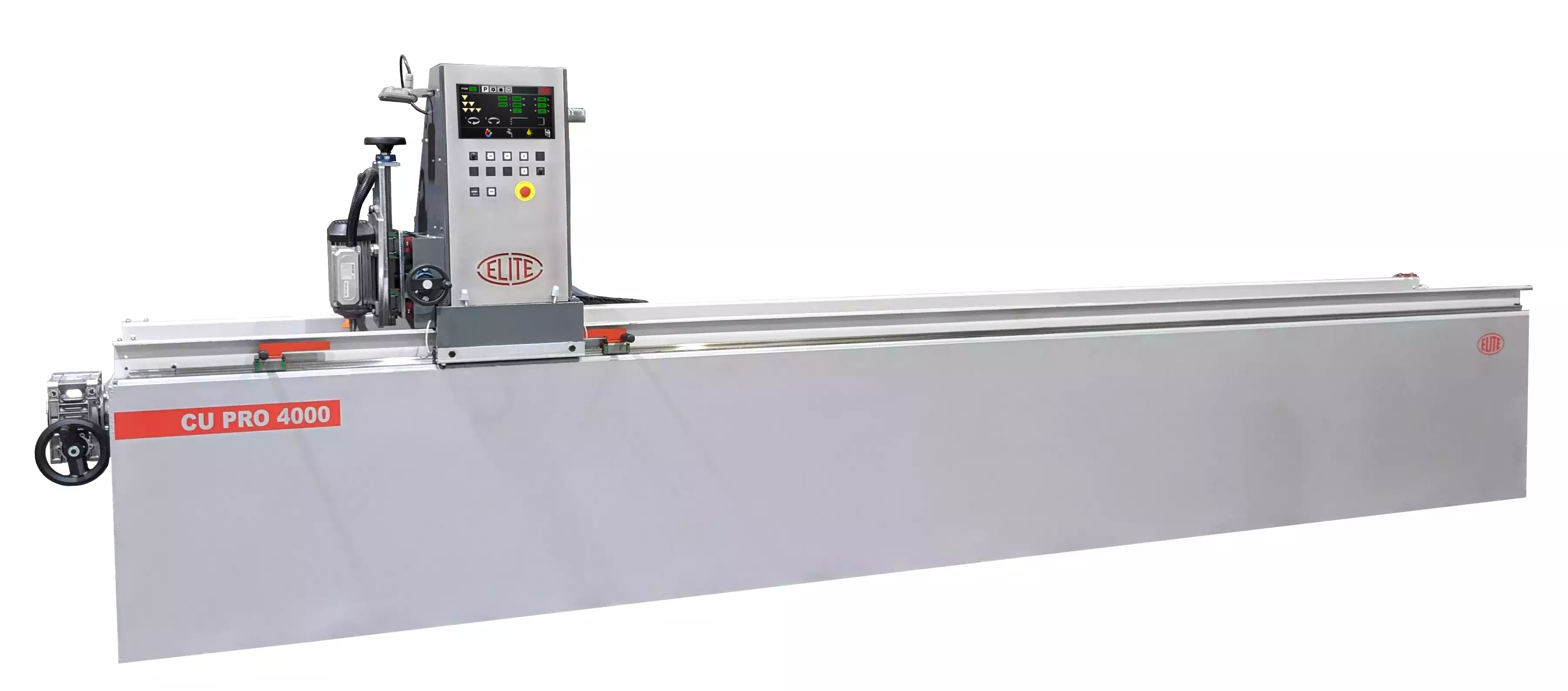

| CU PRO 1000 | 1000 x 180 mm. | 2200 x 1200 x 1800 mm. | 1090 Kg. |
| CU PRO 1500 | 1500 x 180 mm. | 2700 x 1200 x 1800 mm. | 1580 Kg. |
| CU PRO 2000 | 2030 x 180 mm. | 3200 x 1200 x 1800 mm. | 2080 Kg. |
| CU PRO 3000 | 3060 x 180 mm. | 4200 x 1200 x 1800 mm. | 3080 Kg. |
| CU PRO 4000 | 4090 x 180 mm. | 5200 x 1200 x 1800 mm. | 4080 Kg. |
| CU PRO 5000 | 5120 x 180 mm. | 6200 x 1200 x 1800 mm. | 5100 Kg. |
| CU PRO 6000 | 6150 x 180 mm. | 7200 x 1200 x 1800 mm. | 6200 Kg. |
REQUERIMIENTOS TÉCNICOS
- Voltaje de conexión: 400V 3Ph 50Hz - 480V 3Ph 60Hz - 220V 3Ph 60Hz
- Potencia de conexión necesaria: 16 kW
ACCESORIOS OPCIONALES RECOMENDADOS
- Motor de la muela de 20 HP o 30 HP.
- Cabezal adicional de afilado con motor de 5 HP. Ajustable en profundidad de forma manual. Bajada de la muela manual o automática. Inclinación de -20º a +20º
- Plato magnético de 300 mm. de ancho
- Muela abrasiva ø300 mm.
- Corona portasegmentos ø250 mm. o ø300 mm.
- Variador de velocidad de la muela para ajustar la velocidad de rotación del motor de la muela
- Muela de resina ref. 3651-A para afilado de cuchillas de acero
- Muela de CBN ref. 3150-A para afilado de cuchillas de HSS
- Muela de diamante ref. 3050-A para afilado de cuchillas de metal duro
- Taladrina SintoCut PRO MIX 20L.
- CU-REF equipo de refrigeración.
- Depurador magnético a discos para eliminar de forma automática las partículas magnéticas del refrigerante.

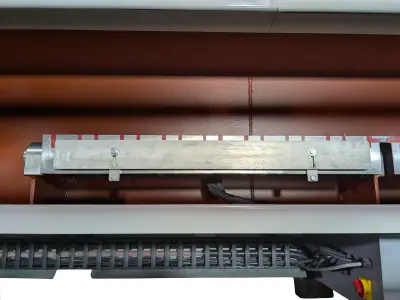

- Tope centrador por el filo de la cuchilla
- Tope centrador por la espalda de la cuchilla

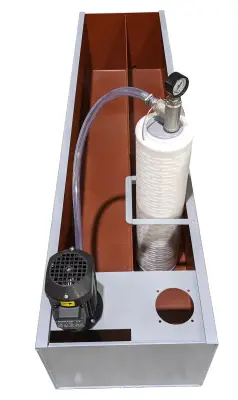

- Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm. Puede ser usado con aceite o taladrina
Cabezal adicional de afilado con segundo motor de la muela con bajada automática
Montaje de diferentes muelas
ELITE FILTRAmaq UNO

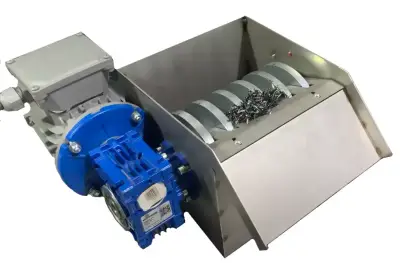

Depurador magnético a discos
Tope centrador por el filo de la cuchilla
Tope centrador por la espalda de la cuchilla
DESCARGAR CATÁLOGO
VER MANUAL DE INSTRUCCIONES
COMPARATIVA DE MÁQUINAS DE UN VISTAZO
| MODELO | LONGITUD DE AFILADO | TIPOS DE CUCHILLAS | RUEDA DE AFILADO | ROTACIÓN DEL PLATO |
|---|---|---|---|---|
| CU PRO | 1000, 1500, 2030, 3060, 4090, 5120, 6150 mm. | Todo tipo de cuchillas. También para la fabricación | ø250 (Opcional hasta ø350 mm.) | 0º - 90º |
| CU | 1000, 1500, 2030, 3060, 4090 mm. | Todo tipo de cuchillas | ø200 mm. | 0º - 90º |
| CU mini 1200 | 1230 mm. | Cepilladora de reciclaje | ø150 mm. | 0º - 90º |
| CU mini 650 | 650 mm. | Cepilladora | ø125 mm. | 0º - 45º |
