AFILADORA DE CUCHILLAS INDUSTRIALES
CAPACIDAD HASTA 4090 MM. DEPENDIENDO DEL MODELO
MÁQUINA AUTOMÁTICA, SENCILLA Y COMPACTA PARA EL USO MÁS VERSÁTIL EN EL TALLER DE AFILADO DE CUCHILLAS
DESTACADOS
- Muy fácil de usar
- Ciclo de trabajo programable con fase de acabado fino seleccionable
- Carro libre de vibraciones: movimiento por correa dentada
- Carro con guías templadas y rectificadas, y rodamientos de recirculación de bolas
- Sentido de rotación de la muela ajustable mediante interruptor de botón

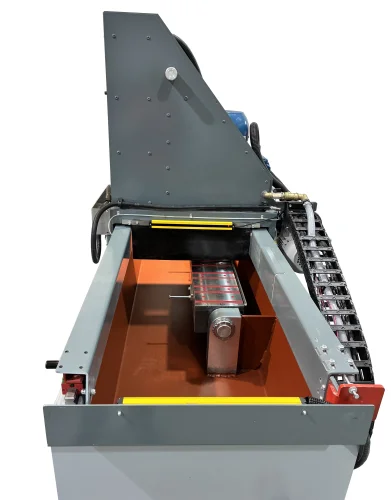

ELITE CU. EL CONCEPTO
El modelo ELITE CU es nuestra innovadora afiladora y rectificadora para cuchillas rectas con capacidad de afilado desde 1000 mm hasta 4090 mm. dependiendo de las versiones del modelo.
Es una máquina todo-terreno recomendada para la mayoría de los talleres de afilado.
Es automática, simple, compacta y económica que requiere poco mantenimiento.
Equipada con un panel de control muy fácil de usar con pantalla táctil LCD de 7”, con el que los tiempos de afilado y preparación son lo más rápidos posibles.
Se pueden memorizar hasta 20 programas de afilado distintos.
Hemos estado analizando el ciclo de trabajo de un taller para optimizar el uso de la máquina. El resultado es un panel de control con solo los botones necesarios, como las máquinas afiladoras de cuchillas del pasado, pero en su interior tiene un potente PLC, para que el ciclo de afilado sea automático con buena calidad.
Una vez finalizado el ciclo de afilado, si seleccionó el ciclo de pulido, éste se activa automáticamente, para obtener la máxima calidad de afilado y la mínima rugosidad superficial de la cuchilla. La máquina reduce automáticamente la velocidad del carro para esta operación de acabado fino.

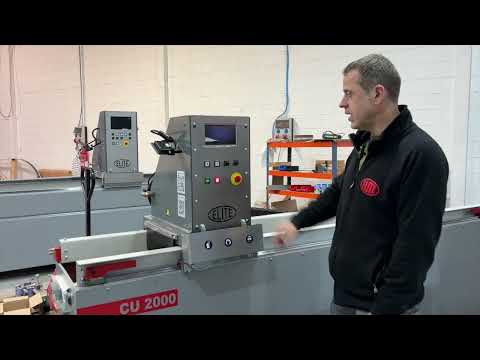

ELITE CU. CÓMO FUNCIONA
Panel de control rápido y fácil de usar
Programe sus propios parámetros de nitidez con el panel de pantalla táctil a color súper rápido. La pantalla táctil a color ha sido diseñada con una interfaz rápida y fácil de usar que hace que sea muy fácil programar la máquina. Permite crear y guardar programas, perfecto para el afilado de cuchillas cortadoras de papel o de fabricación de cuchillas.
Plato magnético
Plato magnético de 150 mm. de ancho apoyado en soportes extra rígidos
Lámpara LED
Lámpara LED equipada de serie para ver correctamente la aproximación de la muela a la hoja
Descenso automático o manual de la muela
Puede mover hacia arriba o hacia abajo la muela con los pulsadores, o hacerlo con el volante manual para obtener una retroalimentación más precisa
Grados de cuchilla fáciles y rápidos de ajustar mediante palanca graduada de 0º a 90º

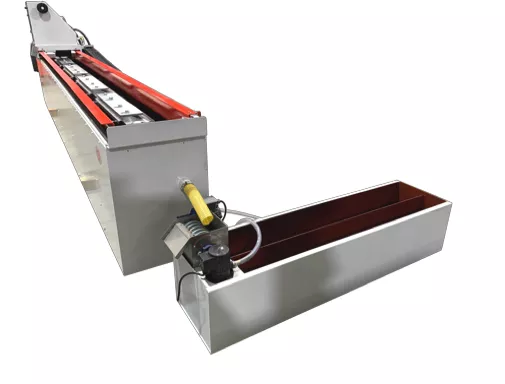

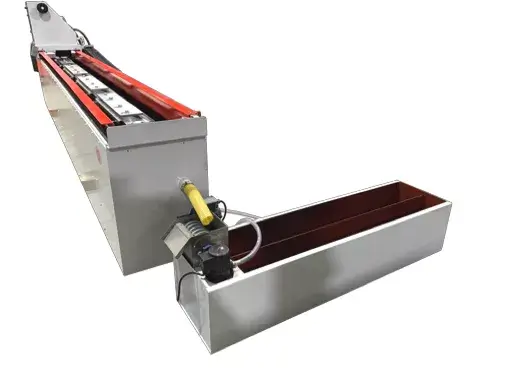

Limpiador de discos magnéticos
Opcional disponible: versión con limpiador de discos magnéticos para la eliminación automática de la suciedad magnetizable.
Depurador magnético a discos
ELITE CU. EQUIPAMIENTO INCLUIDO
- Sistema de regulación rápida del recorrido del carro
- Lámpara LED para la iluminación de la zona de trabajo.
- Panel de control con pantalla táctil a color de 7”
- Cadena portacables para el guiado de los cables del carro de afilador
- Plato magnético de sistema electro-permanente de 150 mm. De ancho, orientable de 0º a 90º
- Soportes anti-vibración para el nivelado y fijación de la máquina al suelo
- Portamuelas para muelas de diámetro 200 mm.
ELITE CU. ESPECIFICACIONES
| DATOS TÉCNICOS | CU |
|---|---|
| Potencia del motor de la muela | 5,5 CV - Opcional: 7,5 CV |
| Diámetro de la muela | 200 mm. |
| Velocidad del carro | De 1 a 20 m/min. |
| Máx. distancia entre muela y plato | 140 mm. |
| Ancho de plato magnético | 150 mm. |
| Depósito de refrigeración | 220 litros con separación mecánica |
| Máx. potencia conectada | 8 kW (10 kW para la versión de 7,5 CV) |
| Anchura del plato de sujeción magnética | 150 mm. |
| Movimiento de rotación del plato de sujeción magnética | de 0º a 90º |
| Portamuelas para muelas | ø 200 mm. |
| Voltaje de conexión | 400V 3Ph 50Hz - 480V 3Ph 60Hz - 220V 3Ph 60Hz |
| Potencia de conexión necesaria | 8 kW (10 kW para la versión de 7,5 CV) |
| VERSIONES DISPONIBLES | ||
|---|---|---|
| Modelo | Medidas del plato magnético | Medidas |
| CU 1000 | 1000 mm. | 2200 x 800 x 1500 mm. |
| CU 1500 | 1500 mm. | 2700 x 800 x 1500 mm. |
| CU 2000 | 2030 mm. | 3200 x 800 x 1500 mm. |
| CU 3000 | 3060 mm. | 4200 x 800 x 1500 mm. |
| CU 4000 | 4090 mm. | 5200 x 800 x 1500 mm. |
ACCESORIOS OPCIONALES RECOMENDADOS
- Motor de la muela 7,5 HP (9 HP en versión 60 Hz.)
- Velocidad de rotación del motor de la muela ajustable
- Corona portasegmentos
- Muela de resina ref. 3551-A para afilado de cuchillas de acero.
- Muela de CBN ref. 3140-A para afilado de cuchillas de HSS.
- Muela de diamante ref. 3040-A para afilado de cuchillas de metal duro.
- Taladrina SintoCut PRO MIX 20L.
- CU-REF equipo de refrigeración.
- Depurador magnético a discos para eliminar de forma automática las partículas magnéticas del refrigerante.
- Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
Montaje de diferentes muelas
ELITE FILTRAmaq UNO
DESCARGAR CATÁLOGO
VER MANUAL DE INSTRUCCIONES
COMPARACIÓN DE MÁQUINAS DE UN VISTAZO
| MODELO | LONGITUD DE AFILADO | TIPOS DE CUCHILLAS | MUELA DE AFILADO | ROTACIÓN DEL PLATO |
|---|---|---|---|---|
| CU PRO | 1000, 1500, 2030, 3060, 4090, 5120, 6150 mm. | Todo tipo de cuchillas. También para la fabricación | ø250 (Opcional hasta ø350 mm.) | 0º - 90º |
| CU | 1000, 1500, 2030, 3060, 4090 mm. | Todo tipo de cuchillas | ø200 mm. | 0º - 90º |
| CU mini 1200 | 1230 mm. | Cuchillas de reciclaje | ø150 mm. | 0º - 90º |
| CU mini 650 | 650 mm. | Cuchillas de cepilladora | ø125 mm. | 0º - 45º |
