AFILADO DEL DORSO Y DE LA CARA DE LOS DIENTES CON LA PERIFERIA DE LA MUELA
DESTACADOS
- FÁCIL DE USAR: Panel de control con instrucciones guiadas en pantalla
- BAJO MANTENIMIENTO: Sin sistema hidráulico para un mantenimiento sin problemas
- EXCELENTE CALIDAD PRECIO
- Automatización completa con un precio racional: 5 ejes CNC para trabajo automático programable desde el panel de control !!! - Paso del diente programable
- Afilado automático de la parte superior y frontal de las hojas de sierra circular con punta de carburo
- Máquina muy compacta con una amplia gama de diámetros de disco: de 100 a 850 mm.
ELITE SVG 750. LA ELECCIÓN INTELIGENTE.
El modelo ELITE SVG 750 es nuestra nueva máquina afiladora para la parte del dorso y la cara de todas las geometrías de dientes comunes en hojas de sierra circular con punta de carburo para diámetros de hojas circulares de ø100 a 850 mm.
Una innovadora máquina con sistema de muelas perfecta para cortar melamina o madera laminada sin astillar ni marcar la madera. Utiliza el famoso sistema con muela periférica para conseguir una hoja de sierra con un filo de corte muy suave.
Diseñada para ser totalmente automática, sin costes adicionales superfluos. Sin elementos extras complicados que se puedan romper fácilmente o sean costosos de reparar.
Con 5 ejes CNC para un mecanizado completo de todas las geometrías de dientes comunes en un ciclo. Las trayectorias de recorrido cortas garantizan una operación de rectificado rápida.
X, Y, Z, A, B:
- A: Avance del diente
- B: Ángulo de corte
- X: Carga de afilado
- Y: Ángulo lateral del diente
- Z: Recorrido de afilado
El diseño óptimo de la cabina garantiza un fácil ajuste de la hoja de sierra.

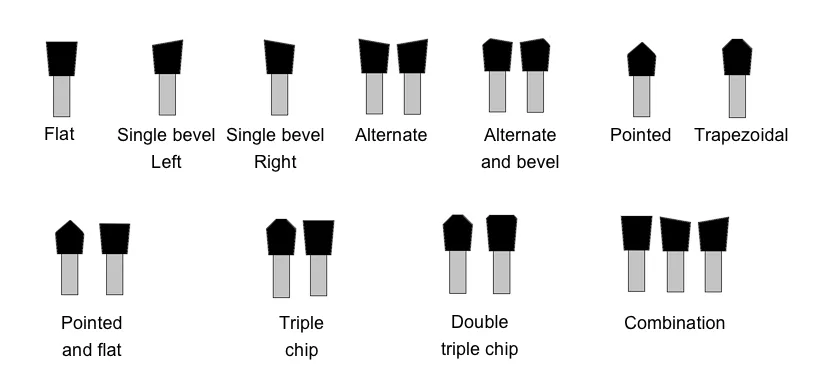

FORMAS DEL DORSO DEL DIENTE ESTÁNDAR
FORMAS DE LA CARA DEL DIENTE ESTÁNDAR
ELITE SVG 750. CÓMO FUNCIONA
Panel de control fácil de usar
Todas las funciones de los botones se explican en botones con ilustraciones. Cada botón está destinado a realizar una sola tarea, para que usted sepa qué esperar de una pulsación de botón.
El panel de control con pantalla LCD permite la programación de la máquina, entre los valores programables están:
- Programación del ángulo del diente: El eje de la muela se moverá automáticamente al valor ingresado en el programa.
- Ruta de afilado
- Carga de afilado
- Velocidad de afilado
- Paso del diente
- Velocidad de avance de la uña de avance del diente
- Número de dientes
- Dientes rotos
Hasta 7 dientes/minuto en dientes de trapecio plano
¡Tiene la opción de ir rápido cuando sea necesario!
Todos los movimientos han sido optimizados para reducir los tiempos muertos.
Velocidad de rotación de la muela variable de 2.500 a 5.000 RPM
Nuestras máquinas incluyen variador de frecuencia como característica estándar, por lo que puede ajustar la velocidad de la muela al valor óptimo y también reducir el consumo de energía.

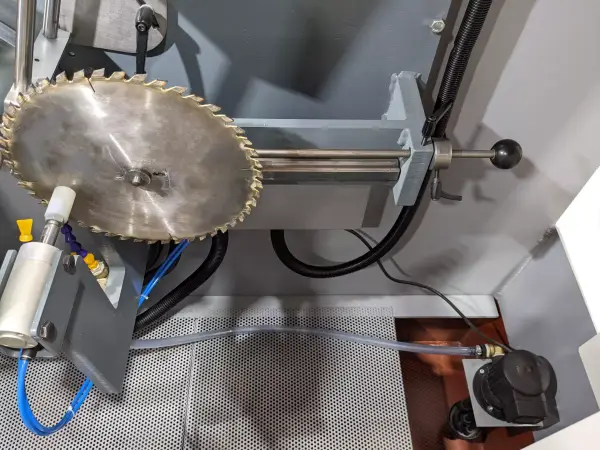

Equipo de refrigeración integrado
Permite el afilado en húmedo para una mejor calidad de afilado y una mayor duración de la piedra de afilar.
Integra un depósito de 200 litros con rejillas extraíbles para una fácil limpieza.
Fácil acceso
Diseño limpio y fácil acceso para servicio o reparación de la máquina.
Fácil mantenimiento

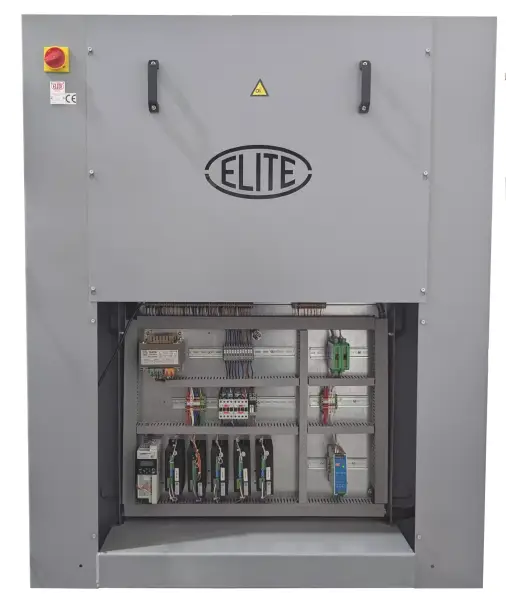

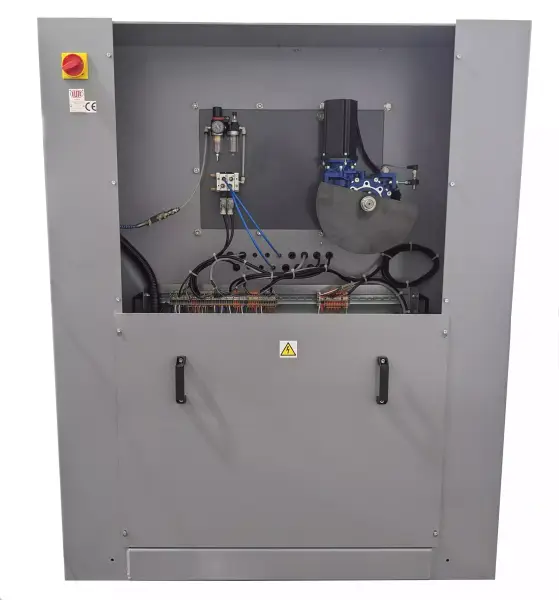

El cuadro eléctrico se encuentra en la parte inferior y el mecánico en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
El cuadro eléctrico está organizado de manera limpia, por lo que el mantenimiento es fácil cuando lo necesita.
ELITE SVG 750. EQUIPAMIENTO INCLUIDO
- Portasierras para incisores de diámetro 100 hasta 210 mm.
- Portasierra para discos de diámetro 210 hasta 850 mm.
- Anillo de centraje: ø30 mm.
- Portamuelas para muelas de afilado de la cara y el dorso
- Uña de avance de 3 mm.
- Dispositivo para el afilado en serie de diámetros iguales
- Iluminación de la zona de trabajo mediante lámpara LED
- Preparación para conectar a sistema de filtración por máquina o sistema de filtración centralizado.
ELITE SVG 750. ESPECIFICACIONES
| DATOS TÉCNICOS | SVG 750 |
|---|---|
| Diámetro exterior de la hoja de sierra | De ø100 a ø850 mm. (4" a 33,5") |
| Diámetro interior de la hoja de sierra | Desde ø10 mm. |
| Grosor del cuerpo de la sierra | Hasta 8 mm. |
| Paso del diente | Hasta 125 mm. |
| AFILADO DEL DORSO | |
| Ángulo de corte | De +5º a +25º |
| Ángulo de bisel | De -45º a +45º |
| Recorrido de afilado | Hasta 25 mm. |
| Formas de dientes disponibles | Plano - Bisel simple (Derecho o izquierdo) - Alterno - Alterno biselado - Diente de punta - Trapecio - Punta y plano - Trapecio plano - Doble trapecio - Combinación |
| AFILADO DE LA CARA | |
| Ángulo de corte | De -10º a +25º |
| Recorrido de afilado | Hasta 20 mm. |
| Formas de dientes disponibles | Cara plana estándar |
| OTROS DATOS | |
| Motor de la muela | 0,33 kW |
| Velocidad de la muela | Ajustable de 2500 a 5000 RPM |
| Diámetro de la muela para el afilado del dorso | ø150 mm. |
| Diámetro de la muela para el afilado de la cara | ø175 / 200 mm. |
| 5 ejes CNC | A: Paso del diente - B: Ángulo de corte - X: Carga de afilado - Y: Ángulo lateral del diente - Z: Recorrido de afilado |
| Dimensiones de la máquina | 1430x 1285 x 1820 mm. |
| Peso de la máquina | 640 kilos |
REQUERIMIENTOS TÉCNICOS
Precisa conexión de aire de 6 bar.
Voltaje de conexión: 220V 1Ph 50/60Hz
Potencia de conexión necesaria: 1,5 kW
ACCESORIOS OPCIONALES RECOMENDADOS
Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
DESCARGAR CATÁLOGO
COMPARACIÓN DE MÁQUINAS DE UN VISTAZO

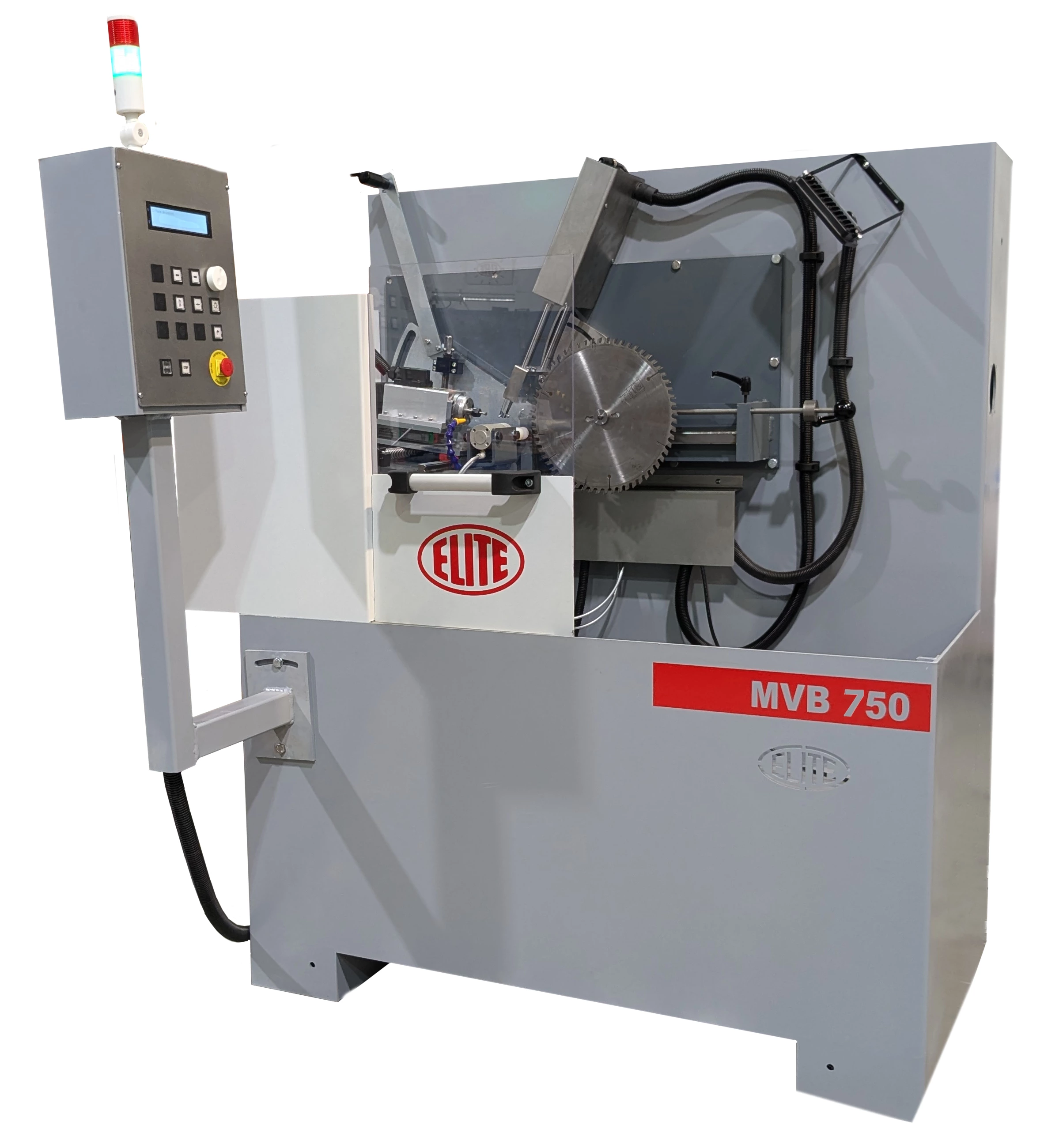

| MODELO | AFILADO DEL DORSO | AFILADO DE LA CARA | DESTALONADO | AFILADO DE FLANCOS |
|---|---|---|---|---|
| AVB 850 | Todas las formas de dientes | Todas las formas de dientes | No | No |
| AVB 750 | Todas las formas de dientes | Todas las formas de dientes | No | No |
| SVG 850 | Todas las formas de dientes | Dientes planos | No | No |
| SVG 750 | Todas las formas de dientes | Dientes planos | No | No |
| MVB 850 | Dientes planos | Dientes planos | Sí | No |
| MVB 750 | No | No | Sí | No |
| MVB 670 | Rompeviruta | No | No | No |
| MVB 650 | No | Diente cóncavo | No | No |
| GBT 851 | No | No | No | Sí: ambos lados a la vez |
| GBT 850 | No | No | No | Sí: ambos lados a la vez |
| GBT 750 | No | No | No | Sí: un lado a la vez |
