Affilatrice a doppia mola per la parte posteriore e frontale di tutte le comuni geometrie dei denti su lame circolari con riporto in metallo duro da ø100 a 850 mm. Lavorazione completa di dorso + faccia in un'unica preparazione

AFFILATRICE CON DOPPIA MOLA PER SEGHE CIRCOLARI CON DENTE IN METALLO DURO

PUNTI SALIENTI

  • L'affilatrice più veloce della nostra gamma: ottieni la tua sega completamente affilata in una sola installazione
  • Doppia mola per affilatura frontale + superiore in un'unica preparazione
  • FACILE DA USARE: pannello di controllo con schermo a colori da 10" con istruzioni guidate
  • MANUTENZIONE BASSA: nessun impianto idraulico per una manutenzione senza problemi
  • 5 assi CNC per lavorazioni automatiche
  • Macchina molto compatta con un'ampia gamma di diametri di dischi: da ø100 a 850 mm.

ELITE AVB 850. IL CONCETTO.

Il modello ELITE AVB 850 è la nostra affilatrice più veloce per la parte posteriore e frontale di tutte le geometrie dei denti più comuni nelle lame per seghe circolari con denti in metallo duro per diametri da ø100 a 850 mm.

Il sistema a doppia ruota consente l'affilatura completa della faccia e del dorso in un'unica operazione: quando la macchina termina l'affilatura della faccia, si regola automaticamente per affilare il dorso, oppure quando termina l'affilatura del dorso, si regola automaticamente per affilare la faccia. Togliere la sega finita dalla macchina!

Affilatura esterna in un solo passaggio per tipi di denti:

  • Piana, inclinata, alternata, alternata a smusso, appuntita, trapezio, trapezio-piatta, appuntita-piatta, alternata-piatta, trapezio-trapezio.

Con 5 assi CNC per la lavorazione completa di tutte le geometrie dei denti più comuni in un ciclo, le corse particolarmente brevi garantiscono un'operazione di affilatura rapida.

Cabina completamente chiusa per un funzionamento silenzioso con un sistema di apertura della porta molto veloce che garantisce un rapido posizionamento della lama della sega e della porta di accesso per la manutenzione.

Affilatrice automatica per seghe circolari con punta in metallo duro ELITE AVB 850


PROGRAMMAZIONE DELL'AFFILATURA DEL DORSO DEL DENTE

Touch screen che consente una programmazione rapida e semplice. Modello ELITE AVB 850
Il touch screen consente una programmazione rapida e semplice.

Touch screen che consente una programmazione rapida e semplice. Modello ELITE AVB 850
La forma del dente può essere selezionata nella parte inferiore dello schermo. I dati necessari per l'affilatura del dente vengono visualizzati nella parte centrale dello schermo quando si seleziona il tipo di dente.

È possibile scegliere l'ordine di affilatura: prima affilare la parte del dorso del dente e poi la faccia; oppure nell'ordine inverso: prima il viso e poi la schiena. La macchina affilerà automaticamente i denti della sega (parte dorso e faccia) per ottenere una sega completamente rifinita.

Circular TCT sharpening machine with double wheel - Top grinding

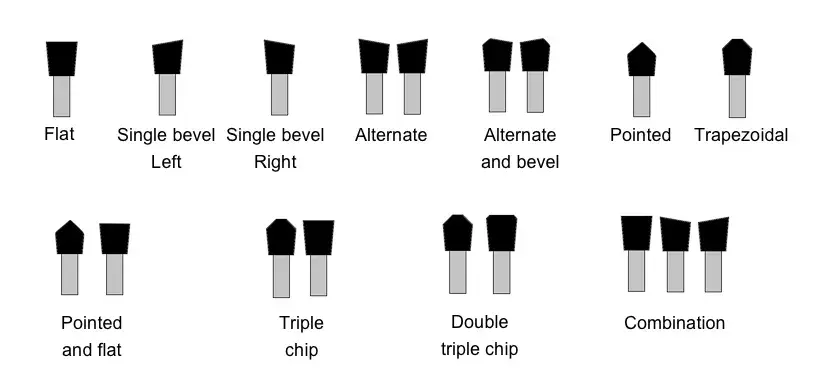

FORME STANDARD DEI DENTI DORSO

forme standard del dorso dei denti


PROGRAMMAZIONE DELL'AFFILATURA DELLA FACCIA DEL DENTE

Touch screen che consente una programmazione rapida e semplice. Modello ELITE AVB 850
La schermata di programmazione dell'affilatura della faccia permette di selezionare, tra le altre cose, il tipo di affilatura della mola: entrare in affilatura, allontanare la mola ed uscire senza affilatura; oppure entrare nell'affilatura ed uscire nella lucidatura con la mola.

Touch screen che consente una programmazione rapida e semplice. Modello ELITE AVB 850
È possibile anche selezionare la direzione di rotazione della mola: sinistra, destra oppure cambiare la direzione per ogni dente. Oltre alla velocità di rotazione della mola.

Le forme dei denti consentite sono varie: dente piatto, angolo laterale, angolo su entrambi i lati o combinazione.

È possibile scegliere l'ordine di affilatura: prima affilare la parte del dorso del dente e poi la faccia; oppure nell'ordine inverso: prima il viso e poi la schiena. La macchina affilerà automaticamente i denti della sega (parte dorso e faccia) per ottenere una sega completamente rifinita.

Circular TCT sharpening machine with double wheel - Face grinding

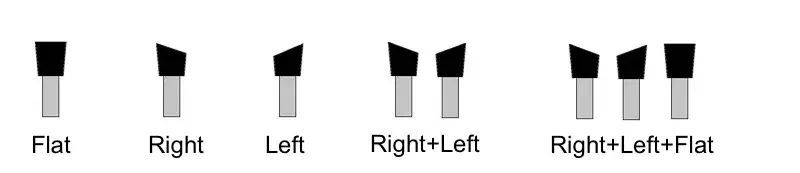

FORME STANDARD DEI DENTI

Forme standard dei denti per il modello ELITE AVB 850


DENTI ROTTI O NUOVI DENTI

Touch screen che consente una programmazione rapida e semplice. Modello ELITE AVG 850

Nuovo%20Dente
È possibile aggiungere e modificare facilmente denti rotti o nuovi denti. E quindi attivare o disattivare questa funzione senza dover modificare i valori immessi. Molto utile, ad esempio, per saltare i denti rotti quando si affila la parte anteriore, ma disattivare questa opzione quando si affila la parte posteriore.

Touch screen che consente una programmazione rapida e semplice. Modello ELITE AVG 850


ELITE AVB 850. COME FUNZIONA

Funzionamento automatico utilizzando 5 assi CNC:
A: Passo del dente
B: Angolo di taglio del dente
C: Angolo laterale della parte posteriore del dente
X: Carico di affilatura
Z: percorso di nitidezza

Pannello di controllo facile da usare

Pannello di controllo con display a colori del modello ELITE AVB 850

Il pannello di controllo touch screen a colori consente la creazione o la modifica di un programma mentre la macchina sta lavorando su un altro programma. Tra i valori programmabili ci sono:
• Programmazione dell'angolo del dente. L'asse della ruota viene posizionato automaticamente sul valore immesso nel programma
• Geometria del dente
• Percorso di affilatura
• Tassa di affilatura
• Velocità di affilatura
• Passo dei denti
• Velocità di avanzamento della griffa di avanzamento del dente
• Numero di denti
• Denti rotti

Fino a 10 denti/minuto nell'affilatura di dischi con denti trapezoidali piatti

Fino a 10 denti/minuto nella geometria dentaria più tipica: trapezio piatto: tutti i movimenti sono stati ottimizzati per ridurre i tempi di fermo. L'AVB 850 è la nostra affilatrice più veloce, consentendo di affilare un disco trapezoidale piatto da 96 denti in meno di 10 minuti.

Velocità di rotazione della mola variabile da 2.500 a 5.000 giri/min

Velocità di rotazione della ruota variabile da 2.500 a 5.000 giri/min: include un azionamento a frequenza variabile come caratteristica standard, che consente di regolare la velocità della ruota sul valore ottimale richiesto, riducendo così il consumo di energia.

Attrezzatura di refrigerazione integrata

Sistema di raffreddamento per affilatrice per seghe circolari ELITE modello AVB 850
Consente l'affilatura a umido per una migliore qualità di affilatura e una maggiore durata della pietra per affilare.
Integra un serbatoio da 200 litri con griglie rimovibili per una facile pulizia.

Facile accesso

La macchina affilatrice ELITE modello AVB 850 include di serie un mobile completo
Design pulito e facile accesso per la manutenzione o la riparazione della macchina.

Manutenzione facile

Il quadro elettrico è situato nella parte inferiore e la meccanica nella parte superiore della macchina, protetta da un coperchio di facile apertura.
Facile accesso alla parte meccanica della macchina
Quadro elettrico perfettamente organizzato e accessibile
L'armadio elettrico è organizzato in modo pulito, facilitando la manutenzione quando necessario.


ELITE AVB 850. ATTREZZATURA INCLUSA

  • Doppio portamola per affilare la faccia e il dorso
  • Chiodo di alimentazione da 3 mm.
  • Dispositivo per l'affilatura in serie di diametri uguali
  • Illuminazione dell'area di lavoro tramite lampada a LED
  • Predisposizione per il collegamento ad un sistema di filtrazione individuale ELITE, modello FILTRAmaq, oppure ad un sistema di filtrazione centralizzato.

ELITE AVG 850. SPECIFICHE

DATI TECNICIAVB 850
Diametri della lama della segaDa ø100 a ø850 mm. (da 4" a 33,5")
Diametro del foro della segaDa ø10 mm. (0,34")
Spessore corpo segaFino a 8 mm. (0,31")
Passo del denteFino a 125 mm (4.72"). Controllo CNC
MACINATURA SUPERIORE
Angolo di taglioDa +5º a +35º
Angolo smussatoDa -45º a +45º
Giro di affilaturaFino a 25 mm.
Forme dei denti disponibiliPiatto (P) - Smusso singolo (L/H o R/H) - Alternato (AT) - Smusso alternativo (HGB) - Dente a punta (PTR) - Trapezio (TRZ) - Punta piatta - Trapezio piatto (TCH) - Trapezio-trapezio (D/T/C) - Combinazione (SLR)
RETTIFICAZIONE FRONTALE
Angolo di taglioDa -10º a +35º
Giro di affilaturaFino a 25 mm. (0,98")
Forme dei denti disponibiliPiatto - Smusso singolo (L o R) - Alternativo
ALTRE INFORMAZIONI
Motore mola0,33kW
Velocità della molaRegolabile da 2500 a 5000 giri/min
Diametro della mola per affilare il dorsoø125 mm.
Diametro della mola per affilatura frontaleø175
CNC 5 assiA: Passo del dente - B: Angolo di taglio del dente - C: Angolo laterale del dorso del dente - X: Carico di affilatura - Z: Percorso di affilatura
Dimensioni macchina1650 x 1200 x 1900 mm.
Peso della macchina690 chili

REQUISITI TECNICI

Collegamento preciso dell'aria a 6 bar.
Voltaggio di collegamento: 220 2Ph 50/60Hz
Potenza di connessione richiesta: 1,5 kW


ACCESSORI OPZIONALI CONSIGLIATI

Portaseghe per lame e dischi incisori e anelli di centraggio di diverse dimensioni

Per una migliore qualità di affilatura, si consiglia di dotarsi del sistema di filtrazione ELITE FILTRAmaq UNO. Filtrazione fino a 2 µm.
Sistema di filtrazione economico per rettificatrice con bassi costi di manutenzione modello ELITE FILTRAmaq UNO
