AFIAÇÃO DA SUPERFÍCIE E FACE DOS DENTES COM REBOLO PERIFÉRICO
DESTAQUES
- FÁCIL DE USAR: Painel de controle com instruções guiadas na tela
- BAIXA MANUTENÇÃO: Livre de hidráulica para manutenção sem problemas
- EXCELENTE QUALIDADE PREÇO
- Automação completa com um preço racional: 5 eixos CNC para trabalho automático programável a partir do painel de controle
- Passo de dente programável
- Afiação automática do topo e da face das serras circulares com ponta de carboneto
- Máquina muito compacta com uma ampla gama de diâmetros de disco: de 100 a 850 mm.

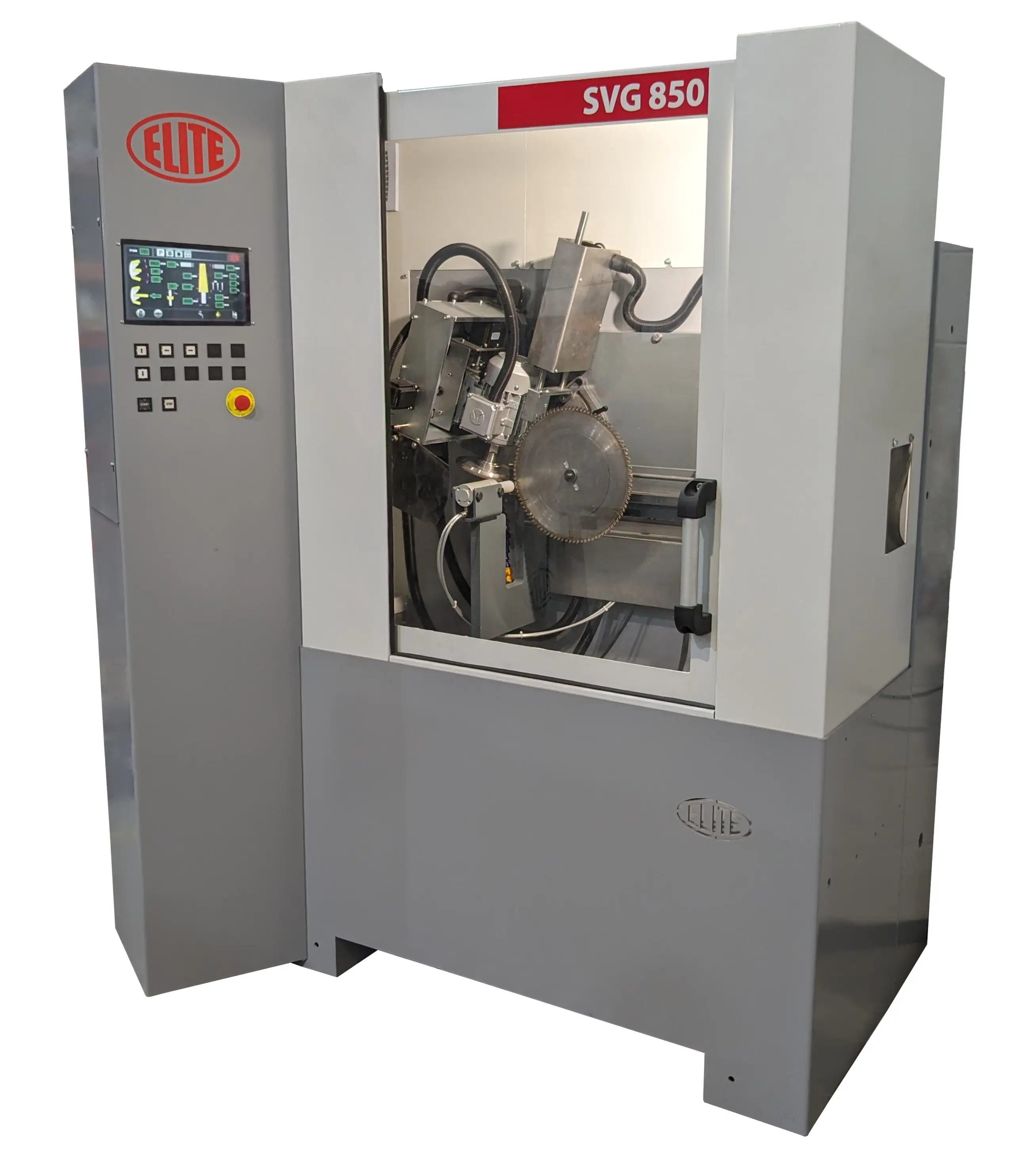

ELITE SVG 850. A ESCOLHA INTELIGENTE.
O modelo ELITE SVG 850 é a nossa nova máquina de afiar para a parte superior e frontal de todas as geometrias de dentes comuns em lâminas de serra circular com ponta de metal duro para lâminas circulares para diâmetros de lâmina circular de ø100 a 850 mm.
Uma máquina inovadora com sistema de retificação perfeito para cortar melamina ou madeira laminada sem lascar ou marcar a madeira. Utiliza o famoso sistema de rebolo periférico para obter uma lâmina de serra com fio de corte muito liso. Projetado para ser totalmente automático, sem custos adicionais supérfluos. Sem extras complicados que possam quebrar facilmente ou serem caros para reparar.
Com 5 eixos CNC para usinagem completa de todas as geometrias de dentes comuns em um ciclo. Percursos curtos garantem uma operação de retificação rápida.
X, Y, Z, A, B:
A: Avanço dentário
B: Ângulo de corte
X: Carga de afiação
Y: Ângulo lateral do dente
Z: Caminho de nitidez
O design ideal da cabine garante fácil ajuste da lâmina de serra.
Apresentação
PROGRAMAÇÃO DA AFIAÇÃO DA PARTE POSTERIOR DO DENTE
O ecrã sensível ao toque permite uma programação rápida e fácil.
O formato do dente pode ser selecionado na parte inferior do ecrã. Os dados necessários para afiar o dente aparecem na parte central do ecrã quando o tipo de dente é selecionado.

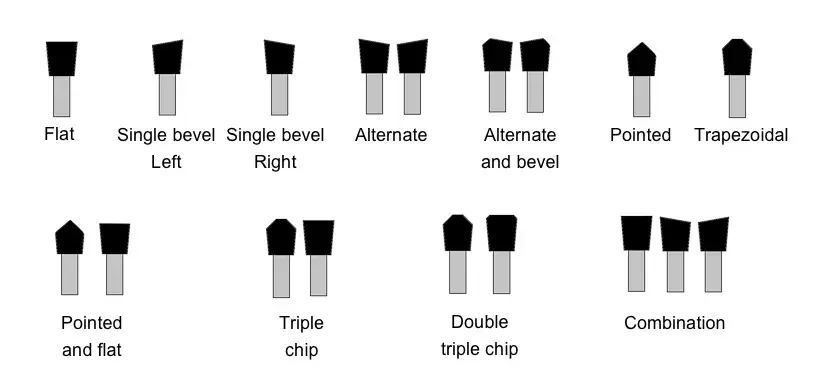

FORMAS PADRÃO DA PARTE POSTERIOR DO DENTE
PROGRAMAÇÃO DE AFIAÇÃO DA FACE DENTE
O ecrã de programação da afiação da face permite selecionar, entre outros, o tipo de afiação do rebolo: Entrar na afiação, afastar o rebolo e sair sem afiar. Ou entra a afiar e sai a polir com o rebolo.
Da mesma forma, pode selecionar o sentido de rotação da roda: Esquerda, direita ou alterar o sentido de cada dente. Bem como a velocidade de rotação do rebolo.
FORMAS PADRÃO DA FACE DO DENTE
DENTES PARTIDOS OU DENTES NOVOS
Dentes partidos ou dentes novos podem ser adicionados e modificados facilmente. E depois ative ou desative esta função sem ter de modificar os valores introduzidos. Muito útil, por exemplo, para saltar dentes partidos durante a afiação do rosto, mas desative esta opção ao afiar as costas.
ELITE SVG 850. COMO FUNCIONA
Painel de controle fácil de usar
O painel de controle com tela colorida sensível ao toque permite a criação ou edição de um programa enquanto a máquina está trabalhando em outro programa. Entre os valores programáveis estão:
- Programação do ângulo do dente: O eixo do rebolo se moverá automaticamente para o valor inserido no programa.
- Trajeto de afiação
- Carga de afiação
- Velocidade de afiação
- passo de dente
- Velocidade de avanço da garra de avanço do dente
- Número de dentes
- Dentes quebrados
Até 7 dentes/minuto em dente triplo
Você pode ir rápido quando for necessário!
Todos os movimentos foram otimizados para reduzir os tempos mortos.
Velocidade de rotação do rebolo variável de 2.500 a 5.000 RPM
Nossas máquinas incluem o acionamento de frequência variável como um recurso padrão, para que você possa ajustar a velocidade do rebolo no valor ideal e também reduza o consumo de energia.
Equipamento de refrigeração integrado
Permite afiação úmida para melhor qualidade de afiação e vida útil mais longa da pedra de amolar.
Integra um tanque de 200 litros com grades removíveis para facilitar a limpeza.
Fácil acesso
Design limpo e fácil acesso para manutenção ou reparo da máquina.
Manutenção fácil
O painel elétrico está localizado na parte inferior e o mecânico na parte superior da máquina, protegido por uma tampa de fácil abertura.
O armário elétrico está organizado de forma limpa, facilitando a manutenção quando necessário.
ELITE SVG 850. EQUIPAMENTO INCLUÍDO
- Porta-serra para incisivos com diâmetro de 100 a 210 mm.
- Porta-serra para discos com diâmetro de 210 a 850 mm.
- Anel de centragem: ø30 mm.
- Suporte de rebolo para rebolos frontais e traseiros
- Prego de alimentação de 3 mm.
- Dispositivo para afiação serial de diâmetros iguais
- Iluminação da área de trabalho com lâmpada LED
- Preparação para conexão ao sistema de filtração da máquina ou sistema de filtração centralizado.
ELITE SVG 850. ESPECIFICAÇÕES
| DADOS TÉCNICOS | SVG 850 |
|---|---|
| Diâmetro externo da lâmina de serra | De ø100 a ø850 mm. (4" a 33,5") |
| Diâmetro do furo da lâmina de serra | A partir de ø10 mm. |
| Espessura da lâmina | Até 8 mm. |
| Passo do dente | Até 125 mm. |
| MOAGEM SUPERIOR | |
| Ângulo de claridade | De +5º a +25º |
| Ângulo de bisel | De -45º a +45º |
| Caminho de moagem | Até 25 mm. |
| Formatos de dentes disponíveis | Plano - Bisel simples - Alternativo - Alternado e chanfrado - Dente pontiagudo - Lasca tripla - Pontiagudo e plano - Lasca tripla e chata - Duplo chip triplo - Combinação |
| RETIFICAÇÃO DE FACE | |
| Ângulo do gancho | De -10º a +25º |
| Caminho de moagem | Até 20 mm. |
| Formatos de dentes disponíveis | Rosto padrão plano |
| OUTROS DADOS | |
| Motor rebolo | 0,33 kW |
| Velocidade do rebolo | Ajustável de 2500 a 5000 RPM |
| Diâmetro do rebolo para topo | ø150 milímetros. |
| Diâmetro do rebolo para face | ø175/200 milímetros. |
| 5 eixos CNC | A: lingueta de alimentação - B: ângulo do gancho do dente - X: carga de retificação - Y: ângulo lateral do dente - Z: trajetória de retificação |
| Dimensões da máquina | 1650 x 1200 x 1900 mm. |
| Peso da máquina | 640 quilos. |
REQUERIMENTOS TÉCNICOS
Conexão de ar precisa de 6 bar.
Tensão de conexão: 220/400V 2Ph 50/60Hz
Potência de conexão necessária: 1,5 kW
ACESSÓRIOS OPCIONAIS RECOMENDADOS
Para melhor qualidade de afiação, recomenda-se equipar com o sistema de filtração ELITE FILTRAmaq UNO. Filtração até 2 µm.
BAIXAR CATÁLOGO
VER MANUAL DO USUÁRIO
COMPARAÇÃO DE MÁQUINAS EM RESUMO
| MODELO | RETIFICAÇÃO SUPERIOR | RETIFICAÇÃO FACIAL | RECUPERAR A MOAGEM | RETIFICAÇÃO DE LATERAIS |
|---|---|---|---|---|
| AVB 850 | Todas as formas de dentes | Todas as formas de dentes | Não | Não |
| AVB 750 | Todas as formas de dentes | Todas as formas de dentes | Não | Não |
| SVG 850 | Todas as formas de dentes | Dentes planos | Não | Não |
| SVG 750 | Todas as formas de dentes | Dentes planos | Não | Não |
| MVB 850 | Dentes planos | Dentes planos | Sim | Não |
| MVB 750 | Não | Não | Sim | Não |
| MVB 670 | Rompe-cavacos | Não | Não | Não |
| MVB 650 | Não | Dente Côncavo | Não | Não |
| GBT 851 | Não | Não | Não | Sim ambos os lados ao mesmo tempo |
| GBT 850 | Não | Não | Não | Sim ambos os lados ao mesmo tempo |
| GBT 750 | Não | Não | Não | Sim: Um lado de cada vez |
